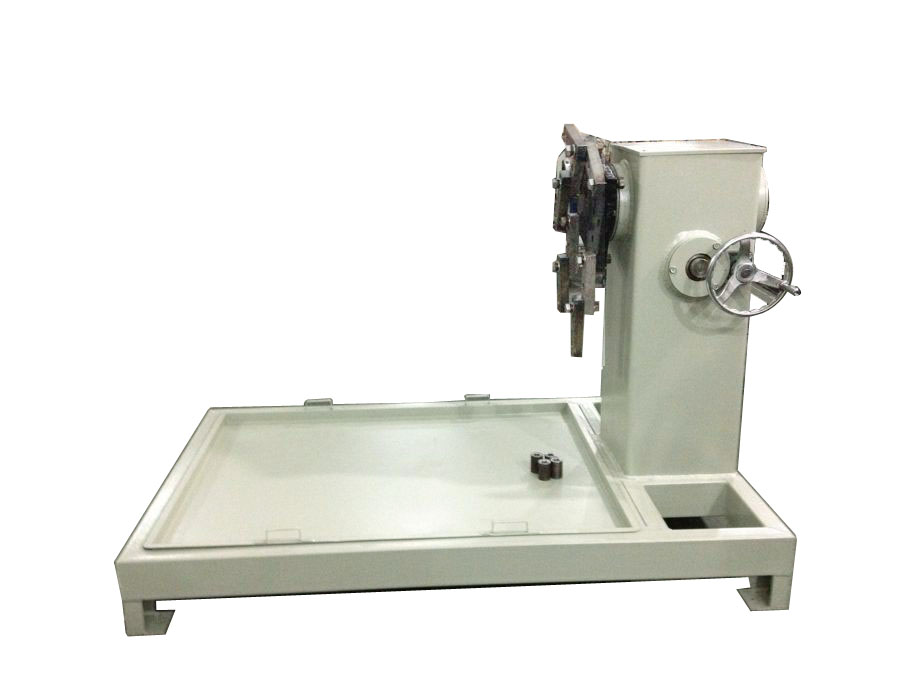

(参考图)

一、产品功能
超大型发动机翻转架主要用于汽车发动机维修过程中的分解与装配作业。
超大型发动机翻转架适用于东风康明斯、玉柴、潍柴、锡柴、上柴等系列中重型汽车发动机的拆装（发动机总成重量应小于1000公斤）。与发动机连接方式：连接发动机侧面，实现发动机完全解体拆装。
发动机翻转架可以手工转动，表面采用优质金属油漆喷涂；
全身钢结构，结实耐用，旋转盘与发动机夹具采用螺栓连接的方式进行安装；
发动机翻转架,由减速机控制，翻转轻松、方便、安全；360度内可任意停放，方便发动机拆装、维修；
底部安装接油盘，大面积接油盆可做到工具、零件、机油不落地；
把发动机固定在翻转架上，可轴向360度翻转并可在任意角度锁定，确保翻转轻松，自锁稳固，操作空间大，方便拆装；学员可在拆装台架上进行发动机拆装和修理的实操，充分满足发动机解体、装复、调试、检验全过程的要求。
二、技术参数
1.外形尺寸：1200×1000×1000㎜
2.使用环境：温度-5℃～40℃；湿度≤80％
3.中心轴距离底座850mm
4.比速1:180
5.载重1T
