一、概述
钳工是机械产品生产中应用最广泛的工种之一，机械产品的装配、调试、安装、维修等作业都离不开钳工。因此，钳工实训是重要的基础的实训项目之一，通过实训可以使学生熟悉各种工、量具的使用；掌握锯、锉、錾、划线、测量、钻孔、攻丝、套丝、装配刀具刃磨等各种钳工的基本技能，提高学生的钳工工艺水平。
根据电子技术应用、电子电器应用与维修等专业的教学标准，以及学生钳工一体化实训教学、社会技能鉴定的培训考证的要求，在充分论证的基础上，创建钳工实训室。
钳工实训室是工科专业基础实训室之一，该实训室主要面向机电技术应用、数控技术应用与汽车检测与维修专业学生的实训。实训室主要设备有：砂轮机、台式钻床、钳工操作台及台虎钳。钳工实训开设课题有：平面和立体划线、錾削、锉削加工、锯削加工、钻孔、铰孔、锪孔、攻丝和套丝、弯曲与矫正、装配等。通过钳工实习使学生掌握一定钳工操作技能，掌握一定的零件加工工艺过程及相关设备的使用。体现理论到实践，再由实践到理论的过程。突出技能加工的综合实用性，加强实际操作技术能力的培养。为学生进一步学习专业课以及从事机械加工制造、维修等工作打下良好的基础。
二、钳工实训室的实训目的、课题内容
根据国家职业技能鉴定的有关钳工实训考证及其相关专业实习实训的要求，结合专业建设的现实需要及发展目标，并且考虑开展一体化教学的特点，提出了钳工实训室应该完成的课题内容有：
1、了解钳工在工业生产中的任务，钳工实习场地设备和本工种操作中常用的工、量、刃具，了解实习场地的规章制度及安全文明生产要求。
2、明确划线的作用，能正确使用平面划线工具，掌握一般的划线方法和正确地在线条上打冲眼。
3、掌握好钳工常用的工、量、刃具的使用方法，能正确检查零件的平行度、平面度、垂直度等形位公差。
4、掌握好锉削、锯削、钻孔等钳工基本操作技能以及基本测量技能。
5、能够加工较简单的零件并达到技术要求。
6、社会技能鉴定培训、钳工考证训练及考证。
三、实训室建筑要求
1、建筑要求
钳工实训室建设面积约150平米左右。房屋要求宽敞明亮，阳面有大窗户，房间灯光明亮，光线充足，便于学生划线操作。实训室正前方墙上安装黑板，地面找平并铺地砖，操作工位地上最好铺有10mm厚度防砸垫。
配置清单
| 序号 | 名称 | 数量 | 型号 | 单价 | 总价 | 备注 |
| 1 | 钳工工作台 | 15套 | DB-QG04 | 15800 | 237000 | 钳工实训室 |
| 2 | 钳工实训室配套工具 | 1批 | 132000 | 132000 | 钳工实训室 | |
| 合计:369000 含税含运费含安装 | ||||||
四、实训室装备规格要求

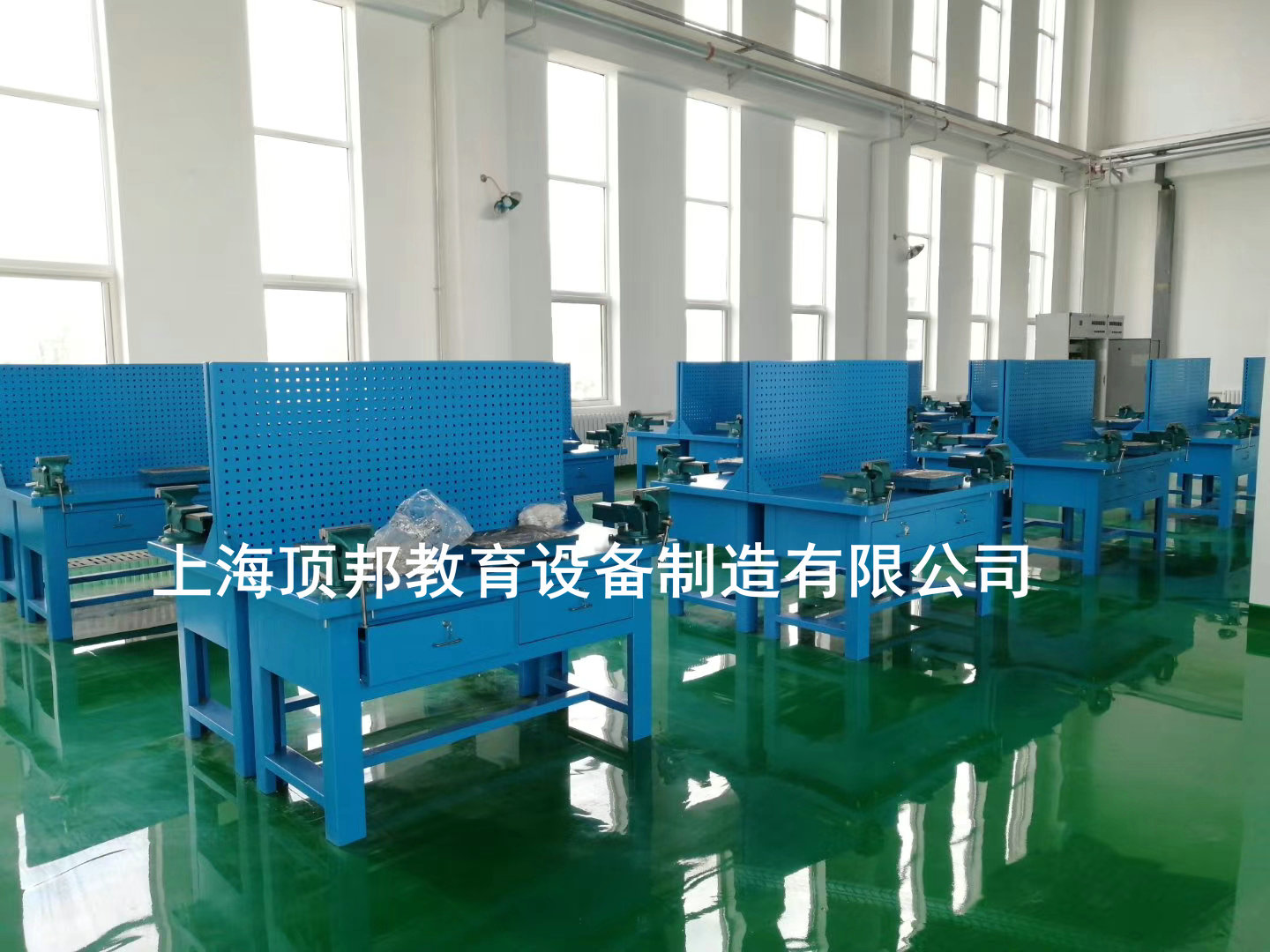

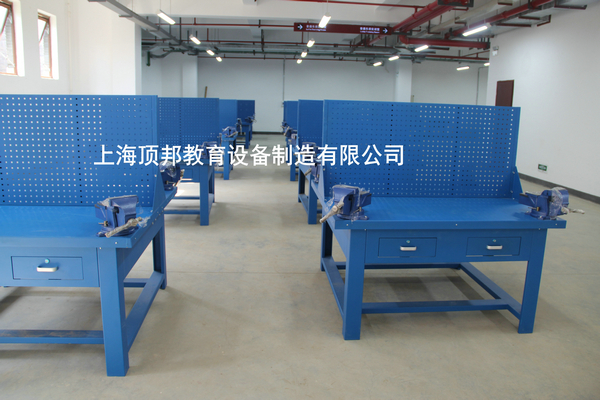

1.DB-QG04 钳工工作台
我公司生产的钳工实验室设备是根据教学要求与多家工厂共同开发生产，该产品配备的钳工工具通用化、标准化和专用化，可提高学生的操作技术和动手能力。钳工大多是在钳工台上用手工工具操作为主，对工件进行加工。手工操作的特点是技术性强，加工质量的好坏主要取决于操作者技术水平的高低，它的工作范围较广，具有万能性和灵活性的优势且不受设备、场地等条件的限制，因此凡是采用机械加工方法不太适宜或难以进行机械加工的场合，通常由钳工来完成，尤其是机械产品的装配、调试、安装和维修等更需要钳工，所以说钳工是机械制造工厂中应用最广泛的工种之一，钳工实验室设备也是各大院校、技校不可缺少的实训教学产品。该实验室设备可以完成常用工具的认识和使用，锤、锯、凿、划线、装配、调试、安装、维修等教学工具。
钳工实验台" src="/uploads/ueditor/20230329/1-230329203GSB.jpg" style="padding: 0px; margin: 0px; border: none; white-space: normal; background-color: rgb(255, 255, 255); font-family: verdana, geneva, sans-serif; font-size: 14px; width: 685px; height: 582px;"/>
DB-QG04钳工工作台(四工位) 配置清单
| 序号 | 名称 | 规格 | 数量 |
| 1 | 双面四工位：（重型钳工桌：适合实训以及工厂实际生产） 规格：1500长×1500宽×1500mm高（桌面800+防护网700） 台面：50毫米木板包覆2毫米厚钢板。 桌架立柱：4立柱，2.0厚钢板折型，规格100X80X750 桌架横梁及加强梁：1.5厚钢板折型规格100X40X1.5 防护网：标准型1500X700X30冲孔金属钢板，带加强筋 | 1 台 | |
| 2 | 台虎钳 | 150 合精度：＜1 | 4 台 |
| 3 | 划线平板 | 300*300 | 2 台 |
| 4 | 划针 | 4 支 | |
| 5 | 划线盘 | 300 | 4 个 |
| 6 | 划规 | 250 | 4 个 |
| 7 | 样冲 | 4 把 | |
| 8 | 活动扳手 | 250 | 2 把 |
| 9 | 平口錾子 | 4 套 | |
| 10 | 锤子 | 1.5P | 2 把 |
| 11 | 扁锉刀 | 200 | 4 把 |
| 12 | 锯弓 | 4 把 | |
| 13 | 锯条 | 4 根 | |
| 14 | 丝锥扳手 | 230 | 4 把 |
| 15 | 丝锥 | M6、M10、M12 | 4 套 |
| 16 | 板牙架 | 20、25、30 | 4 套 |
| 17 | 板牙 | M6、M10、M12 | 4 套 |
| 18 | 开口扳手 | 4 套 | |
| 19 | 金属直尺 | 150 | 4 把 |
| 20 | 内外卡钳 | 4 套 | |
| 21 | 游标卡尺 | 150 | 1 把 |
| 22 | 直角尺 | 4 个 | |
| 23 | 一字批 | 橡胶柄5×100 | 4 把 |
| 24 | 十字批 | 橡胶柄5×100 | 4 把 |
| 25 | 尖嘴钳 | 6 寸 | 4 把 |
| 26 | 钢丝钳 | 6 寸 | 4 把 |
| 27 | 什锦锉 | 4 套 | |
| 28 | 钢丝刷 | 宽40 ㎜ | 4 把 |
| 29 | 油石 | 200 | 1 块 |
| 30 | 麻花钻 | Φ5、Φ8.5、Φ10.2 | 4 套 |
2. 钳工实训室配套工具
| 序号 | 名称 | 规格 | 数量 |
| 1 | 台钻平台 | 规格：1500长×750宽×800mm高 台面：48毫米实木（橡胶木）拼接板外包凹型2毫米厚钢板。抽屉柜：桌面下有2-4组抽屉柜，放置下列工量具和其他器材。桌架立柱：4立柱，2.0厚钢板折型，规格100×80×75。桌架横梁及加强梁：1.5厚钢板折型规格100×40×1.5。 | 6张 |
| 2 | 台钻 | 最大钻孔直径16mm，主轴最大行程100mm，主轴转速480-4090（r/min），电动机550W，三相供电。台钻平台要求稳固性好，结实、抗振。平台高度以台钻安装后手柄距地面1300mm为准。 | 2台 |
| 3 | 台钻 | 最大钻孔直径13mm，主轴最大行程100mm，主轴转速480-4090（r/min），电动机350W，三相供电。台钻平台要求稳固性好，结实、抗振。平台高度以台钻安装后手柄距地面1300mm为准。 | 2台 |
| 4 | 钻攻两用机 | 最大攻丝直径M12最大钻孔直径16mm 立柱直径70mm主轴最大行程85mm 主轴中心线至立柱表面距离180mm 主轴端至工作台最大距离400mm 主轴端至工作台最大距离560 主轴转速范围380-2000rpm 主轴转速级数4电动机550W总高956mm | 2台 |
| 5 | 钻床平口钳 | 台钻有配套的夹具（夹住约20－30mm的螺丝、螺母、锤子等工件）。如果没有夹具，则增配1台台虎钳（当夹具用）。 | 6套 |
| 6 | 立式砂轮机 | 1100X700X500。2.2KW/380V.转速1400/分 自带内置除尘。 | 1台 |
| 7 | 台式砂轮机 | 380X290X300。砂轮150X32X20 370W/220V或 380 | 1台 |
| 8 | 型材切割机 | 输入功率：1500W空载速率：2850RPM 盘片直径：355mm 切割能力：型材 75mmｘ150mm，钢管 85毫米角钢100mmｘ100mm； | 1台 |
| 9 | 手枪钻 | 手持式220V /350W 无极变速 夹径10mm 通用钻头 | 40把 |
| 10 | 角向磨光机 | 220V/500W 孔径10mm 转速 1300/分 锯片沙片孔径10/16mm | 40把 |
五、钳工实训室相关管理制度
学生实训守则—“十要、十不准”
十要：
1、要穿符合安全要求的衣着，女生长辫要盘起来。
2、要提前五分钟进场。
3、要按教师分配的岗位工作。
4、要认真听教师讲解，仔细观看教师操作。
5、要严格遵守安全操作规程，集中注意力，确保人身和设备安全。
6、要保质保量按时完成生产实习任务。
7、要爱护设备、工具和量具，节约材料和水电。
8、要互相关心，团结友爱。
9、要保持实训室整齐美观。
10、要按时下课，做好卫生，关好水、电开关，关好门窗。
十不准：
1、不准穿背心、短裤、裙子、高跟鞋、拖鞋。
2、不准迟到、早退、请假要办手续。
3、不准窜岗、大声喧哗、嘻笑打闹。
4、不准顶撞教师和师傅。
5、不准动与本次实习无关的设备。
6、不准假公济私，干私活。
7、不准私带工刀量具、零件及各种材料出实训室。
8、不准叫别人或代别人做实训、考核工件。
9、不准乱丢、乱放工具、乱拿别人工具、材料。
10、不准吸烟、随地吐痰、丢果皮、杂物。
钳工安全技术操作规程
1、严格遵守学生实训守则“十要、十不准”的规章制度。
2、加工工件时(尤其是錾削)要互相照应，防止意外事故发生。
3、不准擅自使用不熟悉的机器和工具，设备使用前要检查，发现损坏或其它故障要立即停止使用。
4、加工工件产生的切削，需要清除时要用刷子或钩子，不准用手直接清除，更不准用嘴吹，以防伤害手指或眼睛。
5、使用电器设备时，须严格遵守操作规程，防止触电。如发现有人触电，不能慌乱，应立即切断电源进行抢救。
6、使用钻床时，应注意以下事项：
（1）、工件夹装必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。
（2）、钻头上绕有长铁屑时，要停车清除。禁止用嘴吹，用手拉，要用刷子或铁钩清除。
钳工实训指导教师岗位职责
实训是职业教育的关键环节，培养学生动手操作能力，是实训教师的基本任务。
1、进行实训教学，必须认真撰写《实训课学期训练计划》，并根据实训课训练计划的课题、内容、进度，与实训管理员一起做好课前、课中、课后各教学环节的设备，工刀量具等各项准备工作。
2、按训练计划的要求，认真备课。备课内容包括：实训目的，课题名称，授课主要内容，课题要求，方法，程序，时间分段及对学生的要求等。在教学中注意培养学生观察，分析，处理问题的能力。
3、认真做好学生实习分组安排和轮换程序；保证学生有足够动手操作机会。
4、实训课开始时，实训主讲教师应先检查学生出勤情况，预习情况，进而讲解实训的内容、要求、方法及注意事项。实训进行时，认真组织教学，采取严格的安全措施，确保机器设备及人员的安全。
5、实习结束时，应会同管理员检查清缴设备、工刀量具，并做好记录。
6、下课时，安排学生做好设备的日常保养工作及室内的清洁卫生工作，协同管理员检查安全、防火设备，关好门窗、电灯、风扇、水闸等，杜绝各类事故发生。
7、指导教师应会同实训室管理员按课时安排做好各项教学准备工作。若因准备工作不足而影响生产实习课时，将区分不同性质、程度，岗位职责，按教学事故处理。
8、积极参加教研活动，参与教学改革、制作，改造教学设备，编写教材，撰写论文，提高实训教学质量。
