• 一、项目概述
      20KW风光储智能微网实训系统为科研创新理念与实验、实训型相结合的集风力发电,光伏发电、数据采集等多元化“风、光、混合新能源实验实训系统”。
    20KW风光储智能微网实训系统由风力发电机组、太阳能电池组、追日系统、风力及光伏控制系统主控系统组成的微网发电系统。
    其工作原理是风力、光伏发电系统发电,并由磷酸铁锂电池储能,DC/AC逆变成交流电,其系统本身作为一个小型的变、送电站、驱动交流充电桩或其它供电设备。

    20KW风光储智能微网实训系统
    会根据既定策略运行,用电低谷时段通过光伏发电或者风力发电向储能系统充电,当夜晚光伏能量不足或无风情况下从电网取电来补充储能电池的电量差,在电网用电高峰时段再将蓄电池电能经变流系统持续向电网送电,形成峰谷补偿效能,系统可以自动运行,也可自定义时段运行或者通过本地计算机制定运行策略,方便管理。

    20KW风光储智能微网实训系统
    ① 24KWH储能池及BMS管理系统
    ② 光伏控制系统
    ③ 风力控制系统
    ④ 50kw微网储能双向变流器(含STS 、DC/DC变换器)

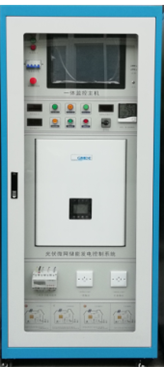

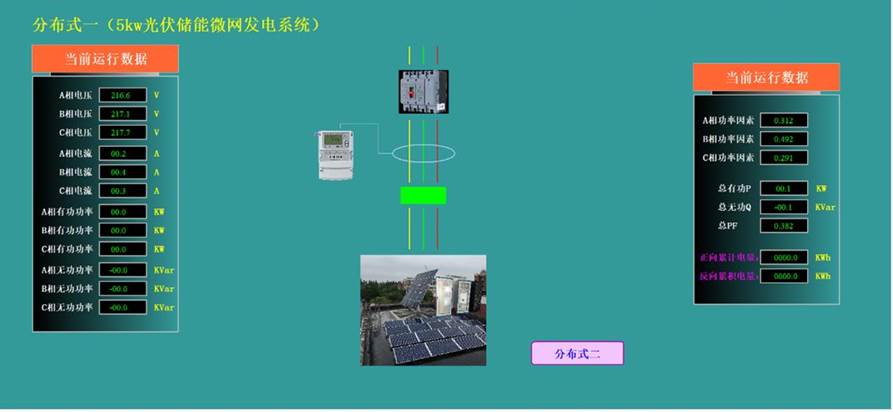

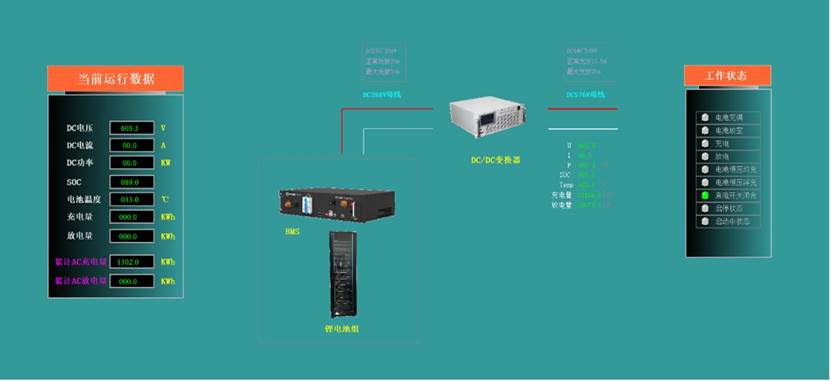

    ⑤ 配置微网能量管理EMS及监控软件
    ⑥ 配置综合交流配电的电能质量检测机柜

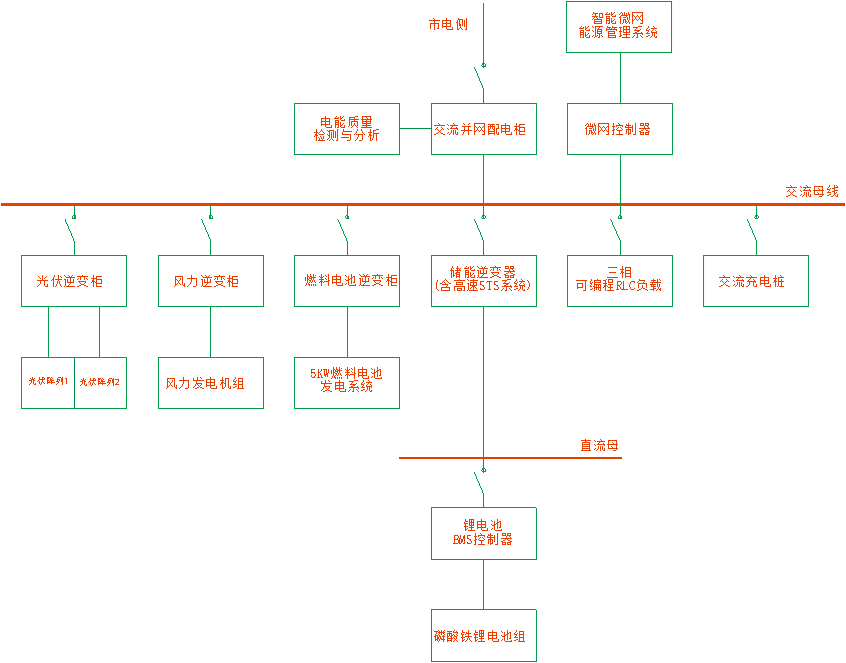

    1.1系统拓扑图
    20KW风光储智能微网实训系统(图2)
    图1   系统拓扑图
    1.2  功能特点
    ?整套系统的各个模块预留了CANRS485RS232USBTCPIP通讯接口,可以通过该通讯接口对系统中各个模块进行监控,便于未来项目开发使用。
    ?  系统实验平台集成了室内温/湿度仪,风速测量、光照度测量系统,让使用者操作起来更直观;
    ?  系统DC-AC并网同步电源,采用高频脉冲调制技术,具有小体积、高效率及高功率因数输出;
    ?  系统面板上采用直观的数字表和液晶显示,让用户了解当前系统工作状态;
    ?  系统上的离网电源可以为用户提供交流110V/220V/380V纯正弦波交流电能;
    ?  实训系统,可以让实训学生自行拆装移动,使用简便、无噪音、无污染;
    ?  系统增加市电与风光互补发电切换模块,让实验更具操作性;
    ?  增加分布式供电原理与实验电路,让学生增加对新知识的理解;
    ?  增设直流母线单元,方便系统各模块之间连接及实验;
    ?  独立的后备磷酸铁锂储能电池及BMS充放电管理单元;
    二、方案概述
    2.1风力发电系统的组成
      风力发电系统由1台(套)风力并网控制系统、10KW垂直轴风力发电机组、叶片、风机控制系统、塔架等组成。
    20KW风光储智能微网实训系统(图3)     20KW风光储智能微网实训系统(图4)    20KW风光储智能微网实训系统(图5)

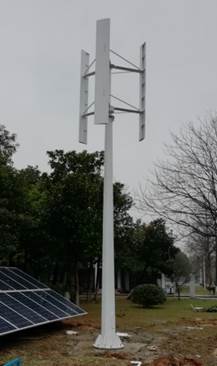

              风力发电控制系统           风力发电机                发电机示意图
    2.1.1 发力发电控制系统
    分布式风力发电并网系统、风光互补并网发电系统、风力发电并网系统;
    2.1.2 特点:
    ?  ? 风力发电专用并网控制逆变一体机
    ?  ? 宽范围风力发电 MPPT 功能,可 30 个点设定功率曲线
    ?  ? 完善的保护功能
    ?  ? 可选 RS232/RS485/GPRS 进行电脑监控,其中 GPRS 可同时实现 APP 监控
    2.1.3 技术参数:

    型号WWGI50
    风机输入参数
    额定输入功率10kW
    额定输入电压380Vdc
    输入电压范围0~600Vdc
    切入电压60Vdc(出厂值,60Vdc~360Vdc 可设定)
    额定输入电流10Adc
    手动制动长按按键 5s 后完全卸荷,需手动恢复(再次长按5s恢复)
    空气开关闭合时,三相交流短路
    过电压制动360Vdc(出厂值,60Vdc~600Vdc可设)达到卸荷电压时开始PWM逐级卸荷,电压再升高,20Vdc 时完全卸荷
    过风速制动(可选)14m/s(0-30m/s 可设定),达到系统设定风速时完全卸荷,10min 后自动恢复
    过转速制动(可选)500 转/分(出厂值,0~1000 转/分可设定)达到系统设定转速时完全卸荷,10min后自动恢复;
    交流输出参数
    电网相位数三相
    额定输出功率10KW
    额定电网电压380Vac
    电网电压范围310~450Vac
    额定电网频率50Hz
    工作频率范围47~55Hz
    额定电网输出电流8A
    最大输出电流9A
    效率
    最大转换效率≥96%
    保护功能
    直流输入侧过压保护
    交流输出侧过电压/欠电 压保护
    交流输出过频/欠频
    直流反接保护
    直流输入过载保护
    交流短路保护
    浪涌保护
    防孤岛效应保护
    过温保护
    整流方式不控整流
    显示方式LCD
    显示内容风机电压、风机电流、风机功率;电网电压、并网电流、并网功率、累计发电量、故障代码等
    监控模式(可选)RS232/RS485/GPRS
    监控内容风机电压、风机电流、风机功率;电网电压、并网电流、并网功率、累计发电量、故障代码等
    隔离方式无变压器
    防雷保护
    环境温度-20℃~+60℃
    湿度4%~100%,有凝露
    噪音≤65dB
    冷却方式风冷
    安装方式壁挂式
    外壳防护等级IP65
    产品尺寸(宽×高×深)406×540×219mm
    产品净重29kg
    卸荷箱尺寸(宽×高×深)390×730×190mm
    卸荷箱净重19kg







    风力发电原理是利用风力带动风车叶片旋转,再通过增速机将旋转的速度提升,来促使发电机发电。

    型号SHF-10000
    额定功率10.0W
    最大功率12KW
    额定电压120V/220V/380V
    启动风速2.5m/s
    额定风速18m/s
    最大风速45m/s
    风机净重350kg
    风轮直径2m
    塔架高度9m
    叶片高度3.6m
    叶片数量4片
    叶片材质铝合金
    发电机三相交流永磁同步发电机/永磁悬浮发电机
    塔架类型独立塔架
    保护风机自我转数保护/电磁制动
    工作温度-40℃-80℃




    选择安装场地
    选择土质坚实的平地作为安装场地,安装风力发电机的组位置应该至少远离房屋及人员活动场所50米,务必在选定安装场地时考虑到风叶的光影影响及风力发电机组运行时产生的噪音影响(正常工作时噪音约为65dbA)。同时避免周围有高大的树木、建筑物等影响风速风向的障碍物。
    禁止安装在松软的沙地、高低不平的场地、有下陷或塌方可能的场地、洼地及其他容易受气候影响而发生地质变化的场地。同时需要考虑从风力发电机的电机部分到您的储能蓄电池组的距离,距离越短,所用传输电缆越短,因而传输过程中的耗能也越少,如果必须得有较长的距离,则尽量选用粗些的标准电缆。

    地基尺寸(地面安装)
    请选择在无风天气进行风力发电机安装及接线。

    型号10KW  塔架
    塔杆独立塔杆( m)12
    地基中心地基( m)1.2*1.2*1.5


    20KW风光储智能微网实训系统(图6)20KW风光储智能微网实训系统(图7)

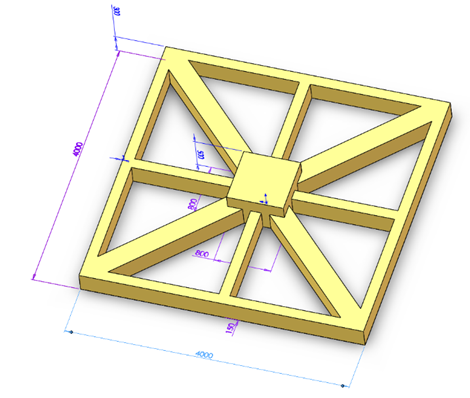

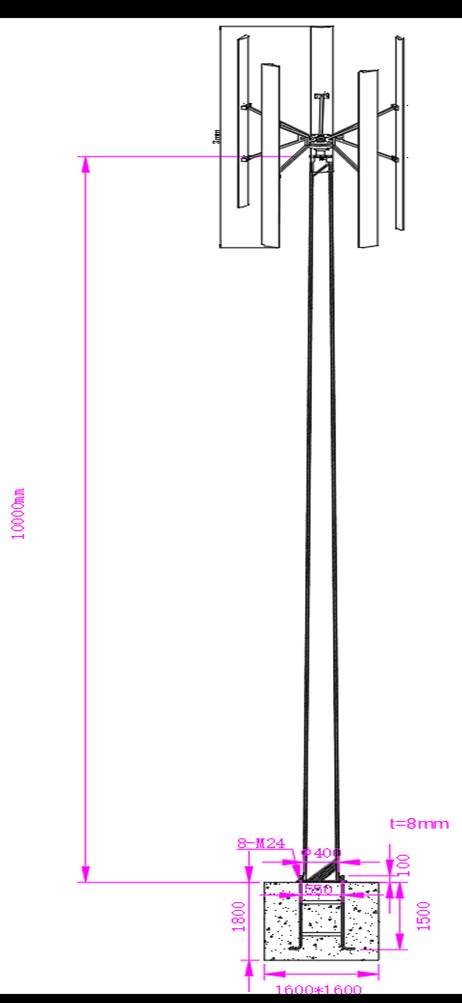

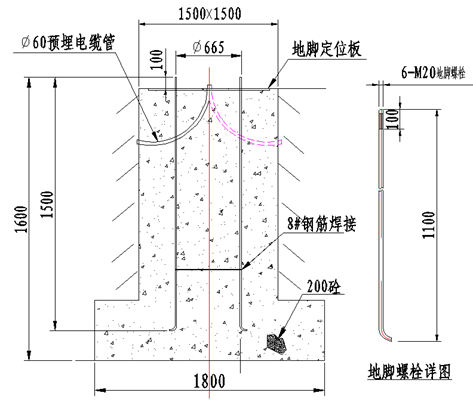

                               立杆尺寸图                      预埋基础图


    屋顶安装:
    注:屋顶安装时需要现场勘察并征得甲方后勤部门同意,还要对屋顶结构承重做大致评估。
    mmexport1557218541292

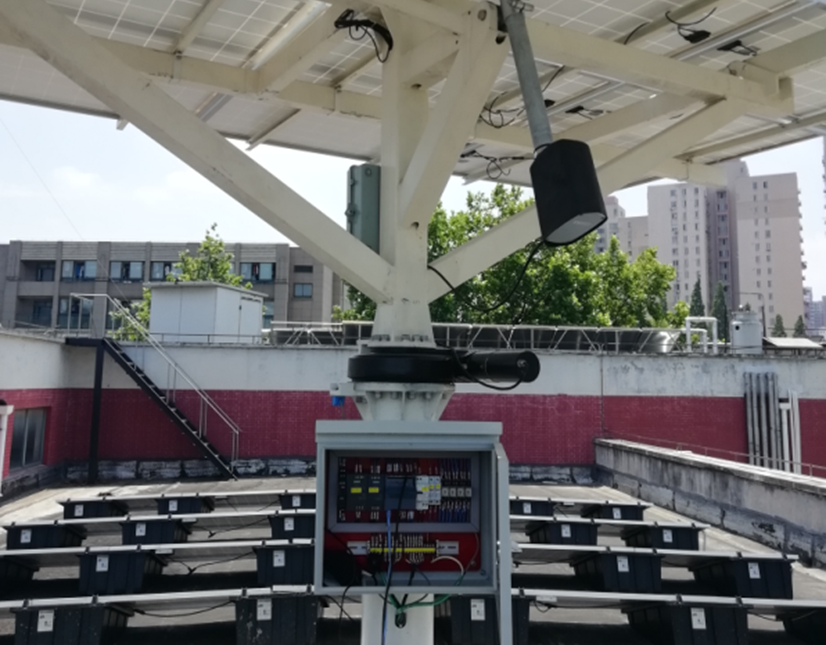

    风机、追日支架屋顶基础图
    mmexport1555025026986

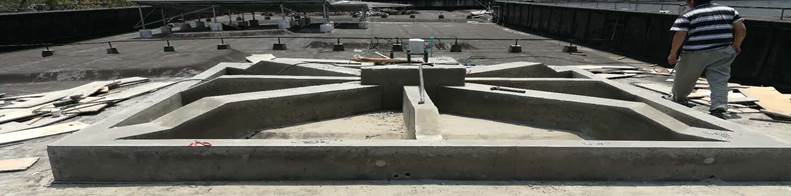

    风机、追日支架基础效果图
    2.2光伏发电系统
    10KW光伏发电前端主要由2个5KW追日发电单元组成、容量相加起来共计10KW。可地面安装或屋顶安装。
    10KW光伏储能发电系统主要由光伏子单元、双轴跟踪单元、能量存储单元、电网接入装置和能量管理系统四大部分构成。
    20KW风光储智能微网实训系统(图10)
    系统运行原理
    控制原则如下:
    ?  白天,光伏系统发电优先给实验室内负载供电,当光伏发电功率大于负荷功率时多余电能储存在蓄电池中,当光伏发电功率小于负荷功率时,储能电池和光伏发电一起给负载供电;
    ?  夜晚,光伏侧直流停机,由储能电池通过储能逆变器单独给负载供电,当电池剩余容量(SOC)放到设定值,系统自动切入电网,由电网给负载供电,根据需求,电网可以通过储能逆变器给电池充电,也可以不充电;
    ?  当电网出现故障时,光储系统自动切换至离网运行模式,由光伏电池和储能电池同时向负载供电;
    ?  电网可以向储能电池充电,充电功率及充电时间可调;
    2.2.1 光伏组件
    光伏发电系统前端采用40块260Wp 多晶硅组件,峰值输出功率10.4KW
    ?  20KW风光储智能微网实训系统(图11)组件型号:ZM260P-29b  多晶
    ?  最大功率(W):260
    ?  开路电压(V):40.2
    ?  短路电流(A):8.81
    ?  最大功率点的工作电压(V):29.9
    ?  最大功率点的工作电流(A):8.36
    ?  转化效率:17.12%
    ?  开路电压温度系数:-0.292%/K
    ?  短路电流温度系数:+0.045%/K
    ?  功率温度系统:-0.408%/K
    ?  最大系统电压(V):1000
    ?  保险丝额定电流(A):20
    ?  组件尺寸:1650×992×40mm
    ?  重量:19.1kg
    ?  框架:阳极氧化铝
    ?  玻璃:白色钢化安全玻璃3.2mm
    ?  电池片封装:EVA
    ?  背板:复合薄膜
    ?  太阳能电池片:6×10片多晶硅太阳能电池片(156mm×156mm)
    ?  接线盒
    1)   6个旁路二极管
    2)   绝缘材料:PPO
    3)   防水等级:IP65
    2.2.2 双轴跟踪系统(跟踪式支架和固定支架二选其一)
    双轴跟踪系统是一种能够保持太阳能电池板随时正对太阳,使太阳光的光线随时垂直照射太阳能电池板的动力装置。

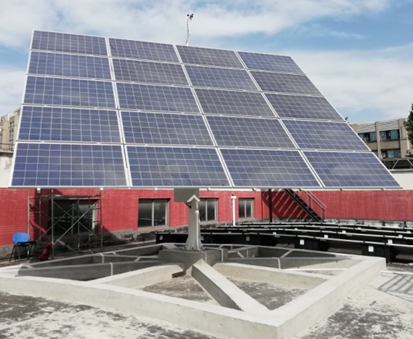

    20KW风光储智能微网实训系统(图12)20KW风光储智能微网实训系统(图13)

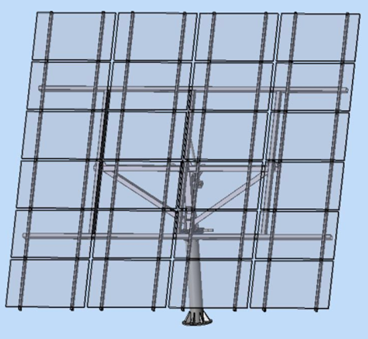

                   5KW 支架三维图                         5KW 支架图
    跟踪支架的机械结构主要分为三大部分,立柱,横梁和网架。立柱与横梁的连接处为x轴减速机,横梁和网架的连接处为y轴减速机,钢结构支架全部采用热镀锌喷塑。
    跟踪系统将增加大于35%的太阳辐射接收量,显著提高太阳能光伏组件的发电效率。
    主控采用西门子S7-1200系列主机,高精度、高稳定数字化控制方案设计,先进的天文算法,实时追踪太阳使光伏方阵时刻保持最大输出功率,提高光伏发电转化效率。风速测量装置在正常天气情况下保持静默感知运行,遇到大风天气或风速达到一定等级则会自动运行,并通过控制主机使支架系统自动放平减小风阻、保护支架系统在暴风雨天气能够安全运行。
    整体支架系统放置在屋顶,经电缆输送至室内主控台,可实现分布式屋顶发电相关实训,所发电能与风力发电相结合,经DC-AC逆变成三相正弦波380V交流电,可供实验室照明、计算机和制氢系统使用。
    所有系统的设计、安装与实际工程一样,可在老师的指导下做为学生练习拆卸、组装实习样机来用。
    20KW风光储智能微网实训系统(图14)
    20KW风光储智能微网实训系统(图15)
    1、支架整体采用国标钢材,经酸洗后作镀锌、喷漆防锈处理,抗能力可达15级以上。
    2、电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。可用于各种简单或复杂的工艺流程中做为执行机械使用,以实现远距离控制、集中控制或自动控制。
    3、回转式减速器,采用回转支承(俗称转盘)作为减速器从动件,可实现无限制的圆周回转和减速,可以承受较大的轴向力、径向力和倾覆力;
    ?  输出转矩:65 kN.m
    ?  倾覆力矩:38.7  kN.m
    ?  轴向静载荷:338  kN.m
    ?  径向静载荷:135  kN.m
    ?  减速比:61:1
    4、新的模块化SIMATIC S7-1200控制器是我们新推出产品的核心,可实现简单却高度精确的自动化任务。系统有五种不同模块,分别为 CPU 1211C、CPU 1212C 、 CPU 1214C、CPU1215C和CPU1217C。具有快速启动、精确监控和最高等级的可用性。
    2.2.3 固定式支架(跟踪式支架和固定支架二选其一)

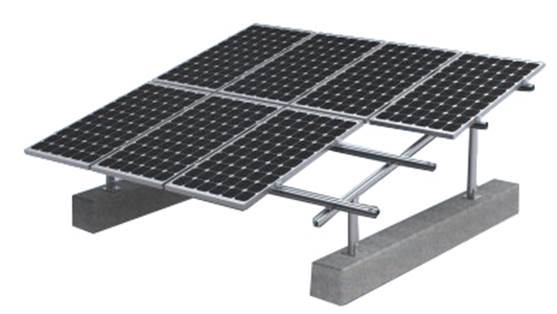

    系统支架设计容量为10KW,采用标准工程件,镀锌方钢,镀锌C型钢,结构美观,强度高,由40块260Wp太阳能光伏组件,成40度斜面,固定于C型钢架上,
    20KW风光储智能微网实训系统(图16)
    1)      斜面式,标准工程用C型镀锌钢
    2)      支架材料:工程用镀锌方钢,含标准件,接地孔等所需的全部部件,含支架基建底座。
    3)      方阵点地面积:安装于楼顶或地面点地约 40平方米
    4)      支架底部基础采用钢筋混凝土结构,多只尺寸40*40*30CM的水泥基础与支架进行固定以增强支架牢固性及抗风能力
    2.2.4  10KW并网逆变器
    并网逆变器参数如下:

    光伏侧输入
    最大输入功率 (kW)10
    MPPT 电压范围 (V)120-850
    输入电压范围 (V)100-1000
    MPPT 数目2
    交流输出-并网状态
    最大输出功率 (kW)12
    输出电压范围 (V)3N-400,324-436,437-460(<10分钟)
    额定电压 & 频率 (V/Hz)380±2%,50±2% (电网匹配)
    输出功率 (kW)额定功率 10.0,  瞬时功率 12.0
    最大输出电流(A)22  三相平衡
    总电流波形畸变率<3%
    孤岛保护系统自带
    功率因子(-0.95, +0.95)



    产品特点
    1)技术领先,全面满足电网或负荷的接入与控制要求
    ? 具有并网充放电、独立逆变功能,适合各种应用场合
    ? 具有并网和离网并联功能,良好的扩容性
    ? 可与多种蓄电池接口,具有多种充放电工作模式
    ? 可以实时接受系统调度指令和BMS指令,通讯方式有RS485、CAN、以太网
    ? 无功功率可调,功率因数范围超前0.9至滞后0.9
    ? 直流电压范围,支持低压48V蓄电池输入
    ? 110%额定输出功率可实现长时间运行
    2)高效节能,更集成,更好的客户体验
    ? 正面维护,可靠墙安装,安装维护更方便,降低维护成本
    ? 防护等级为IP21,具有防滴水功能,具备防凝露功能
    ? 高效PWM调制算法,降低开关损耗
    3)更多优点
    ? 双电源冗余供电方案提升系统可靠性
    ? 完善的保护及故障告警系统,更加安全可靠
    ? 采用动态图形液晶界面,提供友好的操作体验
    ? -25℃~+55℃可连续满功率运行
    ? 适应高海拔恶劣环境,可长期连续、可靠运行
    ? 支持离网主动运行功能
    ? 适合共直流母线系统和共交流母线系统
    工作逻辑架构
    20KW风光储智能微网实训系统(图17)

    2.2.5  光伏磷酸铁锂电池及BMS储能管理系统
    采用磷酸铁锂作为正极材料的锂离子电池,磷酸铁锂晶体中的P-O键稳固,难以分解,即便在高温或过充时也不会像钴酸锂一样结构崩塌发热或是形成强氧化性物质,具有良好的安全性。
    20KW风光储智能微网实训系统(图18)

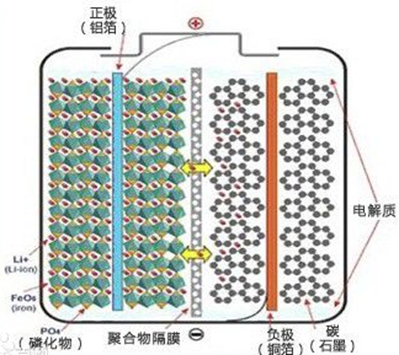

    磷酸锂电池介绍
    磷酸铁锂电池,是指用磷酸铁锂作为正极材料的锂离子电池,磷酸铁锂晶体中的P-O键稳固,难以分解,即便在高温或过充时也不会像钴酸锂一样结构崩塌发热或是形成强氧化性物质,因此拥有良好的安全性。
    1.安全性领先
    材料/电芯级6重安全装置,开关盒系统级双重保护回路,确保系统安全性;从电芯到系统具有全球级安全性权威认证:UL1642、UN38.3、UL1973、VDE、JET。
    20KW风光储智能微网实训系统(图19)20KW风光储智能微网实训系统(图20)

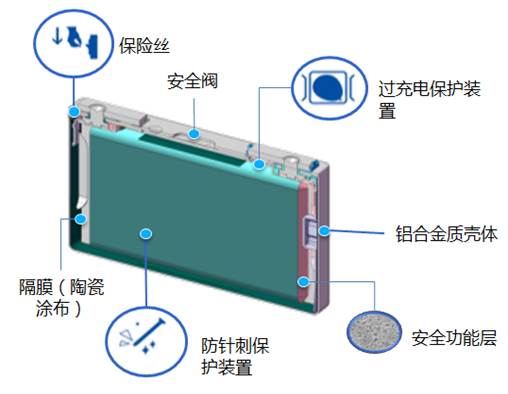

    ?  内置可靠的安全阀,当过充电或温度急剧上升时,伴随者副反应发生,单体内压增加到一定值,安全阀自动开启泄气,防止电池鼓胀或爆炸 ;
    ?  隔膜采用耐高温陶瓷涂布技术,防止由枝晶或电池遭冲击时造成的内部短路,高温时切断锂离子传输通道。
    ?  内置正极保险丝(即正极通过熔丝与外壳相连),当电池短路或过充电等意外时,内置正极保险丝熔断,起保护作用;
    ?  负极具有过充电的保护装置OSD,过充电等滥用情况下,单体内部气压上升,诱发OSD变形,充电电流迂回至壳体回路,促使正极保险丝熔断,切断充电回路;
    ?  正极性铝质方形外壳,具有良好的导热散热性能,又能阻止表面腐蚀,在长期使用时避免电解质的泄漏;
    ?  壳体内置放针刺保护层(NSD),当外壳被尖锐硬物刺穿时,NSD层提前与壳体形成回路,降低电芯短路风险。
    ?  回路断路器可避免电池组因外部短路造成的损害。
    2.优异的电化学性能
    循环寿命长、耐受性强,良好的高低温性能;

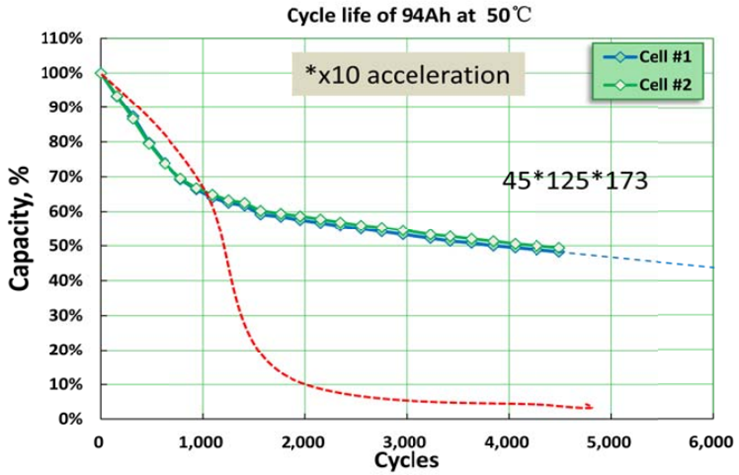

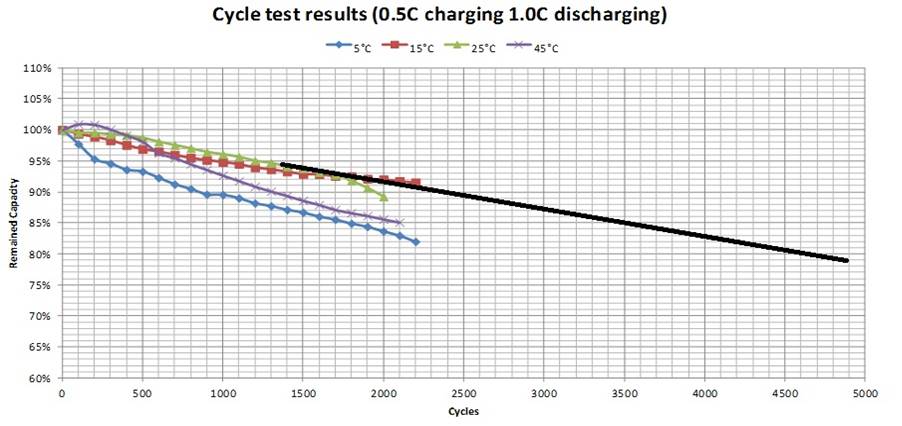

    ?  圆形电芯设计,极高的电解液量和电解液保持率(相比较软包电池),确保单体电芯在25℃下,@0.5C1C、DOD100%、 EOL80%循环次数高于4000次,同款产品已大批量应用在电动车领域,其性能也获得多家车企的验证,该产品储能领域应用,建议放电倍率在0.5C以下,预期其循环寿命远高于6000次。
    20KW风光储智能微网实训系统(图21)
    3.剩余容量无瞬间跌落特性
    EOL低于50%,放电性能仍能预测;
    圆形电芯设计极高的电解液保持率,电池生命周期内不存在电解液的干涸(与软包电池相比),即使容量衰减到50%,剩余容量不会出现“瞬间跌落”现象。意味着更长的资产利用率和更高的投资回报率。
    20KW风光储智能微网实训系统(图22)
    4.系统适用性强
    圆形铝壳电芯、标准化模组、通用型机架设计,便于规模化生产组装,灵活的系统组合,可满足各种定制化需要;
    ?  宽广的系统电压范围,通过不同的串联组合可提供不同电压等级的电池系统。
    ?  宽广的系统容量范围,通用型机架式并联组合可提供容量多样式电池系统。可以有几十千瓦到几兆的范围供选择。
    5.系统易于安装、维护
    系统部件模块化设计,标准机架安装,全部接线端子前端设计,易于安装维护。
    参数如下:

    序 号项  目参 数 及 要 求
    1电池信息电池规格型号48V50Ah
    2标称容量50Ah
    3电池模块标称电压50V
    4单体电池标称电压3.2V
    5电池模块的单体组合方式16串
    6电池模块重量(kg)≈65
    7充电参数最大充电电流(A)50
    8电池模块充电电压范围(V)45~54
    9电池模块充电截止电压52.5V~54
    10标准充电方法20A均充至52.5V-54V浮充
    11电池模块充电时间5~6h(20A)
    12放电参数最大放电电流(A)100
    13电池模块放电电压范围(V)54~45
    14电池模块放电截止电压45V
    15单体电池放电截止电压2.82V
    16短路保护参数短路保护电流(A)250A
    17短路保护延迟时间(us)500
    18短路保护恢复方式连接充电器
    19自耗及休眠参数工作时电路内部消耗(mA)≤70
    20休眠时内部消耗(uA)≤2000
    21外壳外壳材质镀锌钢板,表面喷塑
    22电池组
    外形尺寸
    高度(mm)89
    23宽度(mm)410(带挂耳总宽度),440(箱体)
    24长度(mm)410(箱体深度)
    25设备重量 24KG (电池)
    26工作及存贮工作温度充电:0~45℃;放电:-20~60℃
    27存贮温度-10~35℃
    28相对湿度5%~85%
    29管理系统(BMS)管理系统功能单体电压管理、总电压管理、充放电温度管理、充放电流管理、电池均衡管理、过充保护、过放保护、过温保护、过流保护、短路保护等。



    磷酸铁锂电池系统的BMS系统分三级管理,分别为托盘BMS(Tray BMS)、机柜BMS (Rack BMS)、系统BMS(System BMS),每级BMS主要功能如下:
    a)   Tray BMS (TBMS,托盘级,控制20个单体电芯,内置在模组内) : 监测单体电芯的电压、温度和单个托盘的总电压, 并通过CAN协议向上级BMS实时传递以上信息,能够控制单体电芯的电压均衡性。
    b)   Rack BMS (RBMS,机架级,控制10个或多个TBMS,内置在开关盒内): 检测整组电池的总电压、总电流,并通过CAN协议向上级BMS实时传递以上信息。 能够显示电池充放电时容量、健康状态,对功率的预测、内阻的计算。控制继电开关和盘级单元电压的均衡性。
    c)   System BMS (SBMS,系统级,最多控制48个RBMS): 收集下级RBMS信息,能够实时对电池剩余容量、健康状况进行预估,功率的预测、内阻的计算。通过RS-485或Modbus-TCP/IP 的方式与上位和外部系统进行通信。
    d)   每级BMS实现功能如下

    功能System BMSRack BMSTray BMS
    检测Rack 电压/电流--
    Cell 电压/温度--
    Module 电压--
    计算容量估计-
    健康状况估计-
    功率预测-
    电阻计算-
    控制风扇控制--
    开关控制--
    电压平衡-
    通信CAN
    RS-485 or Modbus-TCP/IP--



    2.2.6 汇流箱
    在太阳能光伏发电系统中,为了减少太阳能光伏电池阵列与逆变器之间的连线,用户可以将一定数量、规格相同的光伏电池串联起来,组成一个个光伏串列,然后再将若干个光伏串列并联接入PVS 系列光伏汇流箱,在光伏汇流箱内汇流后,通过光伏专用直流断路器输出,与光伏逆变器配套使用从而构成完整的光伏发电系统。
    光伏阵列的正极和负极的每一路中均安装一直流熔丝,然后通过汇流母排并联,正极直流熔丝均通过用以检测电流的电流传感器与所述汇流母排并联;电流传感器用以检测电流并实现通讯的检测板连接。
    光伏汇流箱电流检测单元采用一体化结构设计,将若干个电流检测元件的检测信号,集中传输至微控制器,微控制器再将信号传送至上位机。通过智能测控模块的地址,快速定位,具有系统维护简单快捷,运行更加经济和现场维护方便的特点。

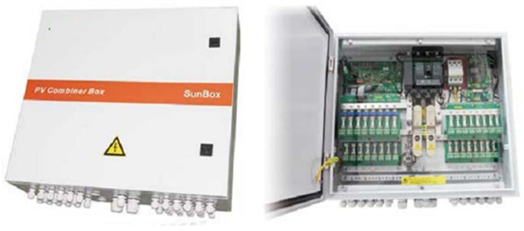

    20KW风光储智能微网实训系统(图23)
     该汇流箱具有以下特点:
    壁挂式安装,箱体采用冷轧钢板弯制而成,冷轧钢板厚度 1.5mm。箱体结构密封、防尘、防潮,有足够的强度和刚度,表面喷漆及密封材料耐腐蚀、抗氧化。防护等级 IP65,满足室外安装使用要求;
    汇流箱箱体设有光伏阵列电缆进线孔,可同时接入 8 路电池串列(8正8负) ,直流输出出线孔(4正4负) ,以及接地线引出电缆孔,电缆引出孔加装胶垫;
    ?  冷轧钢板,防护等级IP65,满足室外安装的要求,可直接挂在电池支架上;
    ?  可同时接入8路光伏组串,每路光伏组串的最大开路电压可达DC1000V;
    ?  每路光伏组串输入回路的正负极都配置高压直流熔丝,其耐压值可达DC1000V,额定电流为15A;
    ?  直流汇流输出的正极对地、负极对地、正负极之间配有光伏专用防雷器;
    ?  直流汇流的输出端配有可分断的直流断路器;
    ?  防雷器失效报警;
    ?  直流拉弧检测及切断输出功能。
    2.3 50KW 储能双向变流装置

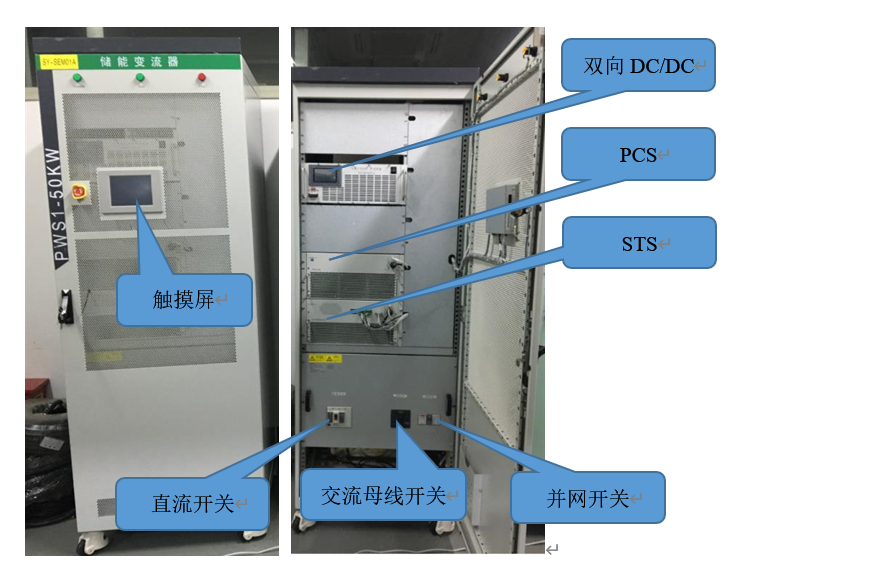

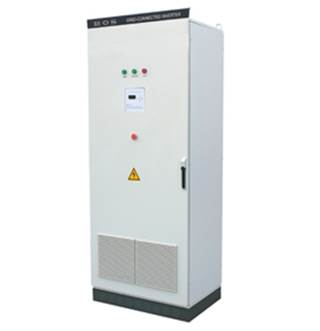

     储能双向变流装置
    储能逆变器采用了先进的数字控制技术,优化了控制性能并且提高了系统的可靠性,适合于不同电池充放电需要,并且在结构上进行模块化设计,方便安装与维护。
    2.3.1 其主要性能特点如下:
    ?  可以接受电网调度,通讯方式有RS485、CAN、以太网等
    ?  并网模式、离网模式、混合模式等多种工作模式
    ?  多种并网充放电方式,包括直流侧充放电模式和交流侧充放电模式

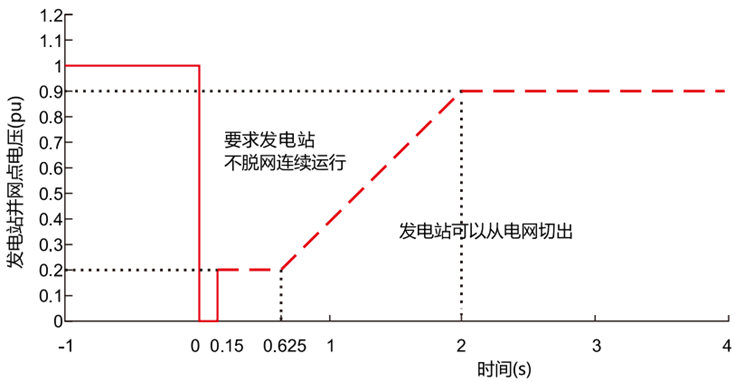

    ?  具有低电压穿越和无功补偿功能
    ?  具有自主调频调压和受控调频调压功能
    ?  离网独立逆变功能,可由储能逆变器建立微网系统,保证重要负载供电
    ?  可以多台逆变器独立逆变并联
    ?  离网带三相不平衡负荷能力强
    ?  110%额定输出功率可实现长时间运行
    ?  采用了交直流双路输入电源冗余供电模式,确保控制电源的高可靠性
    ?  防护等级为IP21,具有防滴水功能,具备防凝露功能
    ?  产品寿命长:采用膜电容设计,寿命达到30年
    技术参数:

    产品型号PWS1-50K
    电池侧参数

    直流电压范围500V~850V
    直流最大电流110A
    最大直流功率55kw
    交流并网参数

    额定输出功率50kW
    额定电网电压400V
    电网电压范围±15%
    电网频率范围50Hz/60Hz
    电网频率范围±2.5Hz
    交流额定电流72A
    输出THDi≤3%
    并网功率因数-1~+1
    交流离网参数

    交流离网电压400V
    交流电压可调节范围±10%
    交流离网频率50Hz/60Hz
    离网输出THDu≤2%(线性负载)
    系统参数

    整机最高效率97.3%
    接线方式三相三线
    隔离方式工频隔离
    冷却方式强制风冷
    噪声70dB
    温度范围-20℃~50℃
    防护等级IP20
    海拔3000M
    湿度范围0~95%
    尺寸800*2160*800
    重量465kg
    通讯方式

    显示触摸屏
    上位机通信方式ModBusTCP/IP
    通信接口网口、RS485、CAN

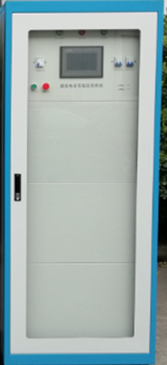

    2.3.2 基本功能
    2.3.2.1 蓄电池充放电控制
    ? 储能逆变器能够对蓄电池进行充电和放电。充电功率和放电功率可由操作者选择。充放电指令的各种模式由上位机修改。
    20KW风光储智能微网实训系统(图25)
    ? 充电模式包括恒流充电、恒压充电、恒功率充电(DC) 、恒功率充电(AC)等。
    ? 放电模式包括恒流放电、恒压放电、恒功率放电(DC) 、恒功率放电(AC)等。
    2.3.2.2 无功功率控制
    ?  储能逆变器能够对功率因数和无功比例进行控制。功率因数和无功比例的控制应该通过注入无功功率来实现。
    ?  功率因数设置的范围为0.9(超前)--0.9(滞后) ,无功比例设置最大为额定功率的30%。
    ?  逆变器在执行充电和放电功能时都能够实现该功能。由上位机和触摸屏进行无功功率设置。
    2.3.2.3 离网系统独立逆变控制
    储能逆变器在离网系统中具有独立逆变功能,能够稳定输出电压和频率,为各种负载供电。独立逆变包括主动模式和被动模式。
    主动模式:
    储能逆变器在独立逆变运行状态时,发生可恢复的故障后逆变器故障停机,当故障恢复后无需进行人为操作,逆变器能自动启动独立逆变,恢复原来的运行状态。
    被动模式:
    逆变器在独立逆变运行状态时,发生故障后逆变器故障停机,当故障恢复后需要人为重新设置启动指令,逆变器才能启动独立逆变。

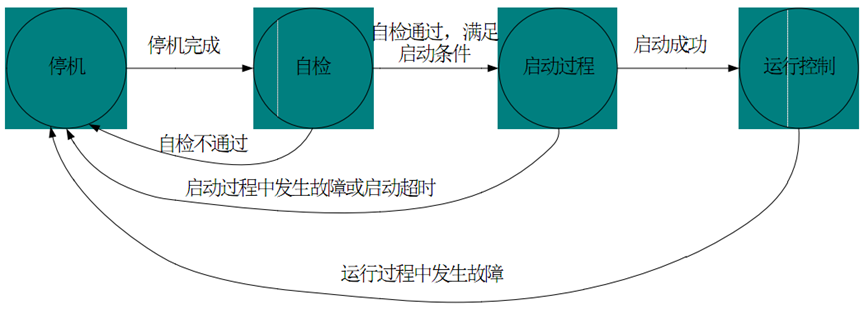

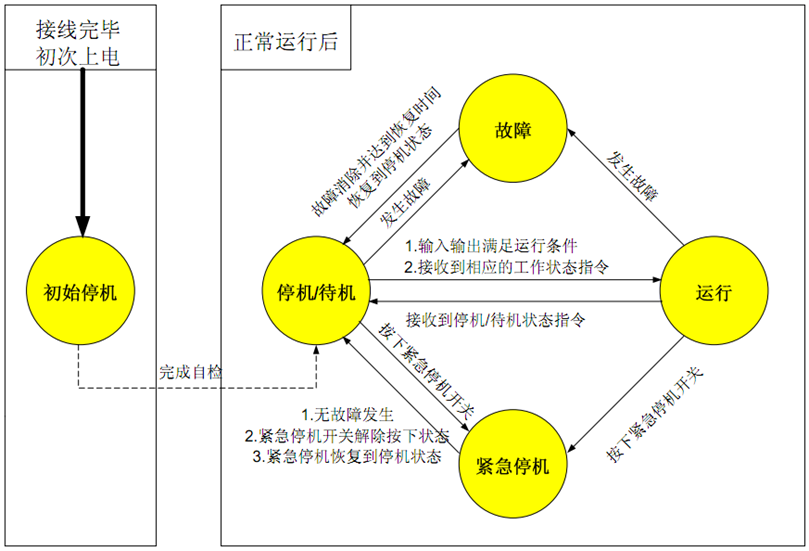

    2.3.3 工作状态
    该储能逆变器有“初始停机”、“停机”、“待机”、“运行”、“紧急停机”、“故障”等几种状态。
    初始停机
    初始停机模式是指闭合逆变器的蓄电池端断路器,通过蓄电池对控制电路供电,并检测蓄电池电压是否满足正常工作电压。
    此模式下系统进行自检,当自检通过后逆变器从初始停机模式转入停机模式。
    停机
    逆变器在没有经过任何指令操作或调度时,系统处于停机状态。
    在停机模式下逆变器接受触摸屏及上位机的指令操作和调度,当满足运行的工作条件时逆变器从停机转入运行模式。
    在运行后,如果接收到停机指令后,逆变器从运行转为停机状态。
    待机
    在停机或运行模式下,逆变器接受触摸屏及上位机的待机指令操作和调度,可以转为待机状态。待机状态时逆变器交流和直流主接触器闭合,系统处于热备用状态,当触摸屏或上位机进行指令操作和调度时,逆变器可以快速的进入相应的状态。
    运行
    运行模式包括并网模式和离网模式,并网模式分为充电、放电。离网模式包括主动离网和被动离网。
    在并网模式下,逆变器能够进行电能质量调节以及无功功率控制。在离网模式下,逆变器能向负载提供稳定的电压和频率输出。
    故障
    当储能系统出现故障时,逆变器会停止工作,将交直流侧的接触器立即断开使机器的主电路与电池、电网或负载脱离。
    系统此时持续监测故障是否消除,如果故障未消除,则保持故障状态;如果故障消除,默认30秒以后进入停机状态,重新接受指令及调度。
    紧急停机
    “紧急停机”模式是指在故障或危急时,按下紧急停机按钮来使储能逆变器停止运行。
    需要再次开机时,紧急停机按钮必须松开锁紧状态,才能重新启动储能逆变器。
    关机
    若储能逆变器处于正常的“运行”模式,用户需要使机器停止运行进行日常的维护或检修操作,便可通过上位机发出停机指令来使储能逆变器停止工作。并断开交直流侧的接触器和断路器,确保内部已完全断电。
    状态切换
    当逆变器开机进入初始停机时,控制系统将完成自检,以验证控制和传感器系统的完整性。
    监控和保护功能正常启动,逆变器进入停机状态。停机状态时,储能逆变器封锁IGBT脉冲,断开交直流接触器。待机状态时,储能逆变器封锁IGBT脉冲,但闭合交直流接触器,逆变器处于热备用状态。
    储能逆变器可以在不同模式中转换,需要满足的转换条件如图5-1所示。
    20KW风光储智能微网实训系统(图26)
    工作模式转换图
    20KW风光储智能微网实训系统(图27)
    有 STS 模块的 PWS1-50K/100K/150K 双向储能变流器拓扑图
    2.3.4  工作模式
    2.3.4.1 模式介绍
    储能逆变器运行模式可分为并网模式与离网模式。
    并网模式
    在并网模式下,逆变器可实现充电和放电功能。
    ?  充电包括恒流充电、恒压充电、恒功率充电(DC) 、恒功率充电(AC)等。
    ?  放电包括恒流放电、限压放电、恒功率放电(DC) 、恒功率放电(AC)等。
    另外,在并网模式下,还具有功率因数和无功调节、低电压穿越、主动孤岛等功能,用户可
    以根据需要进行设置。
    离网模式
    该模式可通过上位机或逆变器的触摸屏来设定。当逆变器设定为此模式时,逆变器向负载提
    供压恒频的交流电源。
    离网模式包括主动模式和被动模式
    主动模式:
    逆变器在独立逆变运行状态时,发生可恢复的故障后逆变器故障停机,当故障恢复后无需进行人为操作,逆变器能自动启动独立逆变,恢复原来的运行状态。
    被动模式:
    是指逆变器在独立逆变运行状态时,发生故障后逆变器故障停机,当故障恢复后需要人为重新设定启动指令,逆变器才能启动独立逆变。
    2.3.4.2  模式转换
    储能逆变器在并网模式下,充电和放电功能状态之间的切换可直接进行,不需要进入待机状态。
    储能逆变器必须是在没有电网的情况下,独立逆变才可以运行。
    2.3.5   逆变器功能
    2.3.5.1   低电压穿越
    《电站接入电力系统技术规定》中规定:大中型电站应具备一定的低电压穿越(Low Voltage Ride Through,缩写为LVRT)能力。
    具体的低电压穿越要求为:当电力系统发生不同类型故障或扰动引起电站并网点的电压跌落时,在一定的电压跌落范围和时间间隔内,电站能够保证不脱网连续运行。此外,还应满足下述要求。
    有功功率恢复
    对电力系统故障期间没有脱网的发电站,其有功功率在故障清除后应快速恢复,自故障清除时刻开始,以至少30%额定功率/秒的功率变化率恢复至故障前的值。
    动态无功支撑能力
    在低电压穿越过程中电站还应根据需要向电力系统注入无功电流。 对于通过220kV (或330kV)发电汇集系统升压至 500kV(或 750kV)电压等级接入电网的发电站群中的发电站,当电力系统发生短路故障引起电压跌落时,发电站应能向电网注入符合要求的动态无功电流。
    零电压穿越能力:
    当发电站并网点电压跌至0时,发电站应能不脱网连续运行0.15s。
    20KW风光储智能微网实训系统(图28)
    图7-1 大中型电站的低电压耐受能力要求
    2.3.5.2   温度降额功能
    当环境温度低于50℃时,逆变器可长期运行于1.1倍过载工况;当环境温度达到55℃时,逆变器仍可保证额定功率输出;当环境温度高于65℃,逆变器进入保护模式。
    20KW风光储智能微网实训系统(图29)
    图7-2 逆变器温度降额功能


    环境温度T逆变器运行工况
    T≤50℃逆变器可长期运行于1.1倍过载工况
    50℃<T≤55℃逆变器按10kW/℃的斜率降额运行
    55℃<T≤65℃逆变器按50kW/℃的斜率降额运行
    T>65℃逆变器进入保护模式;
    待环境温度降到 55℃以下时,逆变器将自动重启运行。



    2.3.5.3   保护功能
    储能逆变器具有完善的保护功能,当输入电压或者电网出现异常情况时,均可以有效动作,保护储能逆变器的安全运行,直到异常情况消失后,再继续并网发电。保护项包含:
    y  直流过/欠压保护
    当储能电池的直流电压超出允许电压范围时,储能逆变器会停止工作,同时发出警示信号,并且在触摸屏上显示故障类型。
    储能逆变器能够迅速检测到异常电压并做出反应。
    y  电网过/欠压保护
    当储能逆变器检测到电网电压超出允许电压范围时,储能逆变器会停止工作,同时发出警示信号,并且在触摸屏上显示故障类型。
    储能逆变器能够迅速检测到异常电压并做出反应。
    y  电网过/欠频保护
    当储能逆变器检测到电网频率波动超出允许范围时,储能逆变器会停止工作,同时发出警示信号。并且在触摸屏上显示出故障类型。
    储能逆变器能够迅速检测到异常频率并做出反应。
    y  孤岛保护
    当储能逆变器检测到电网电压为0或电网频率超出允许范围时,储能逆变器会停止工作,同时发出警示信号,并且在触摸屏上显示故障类型。
    储能逆变器能够迅速检测到异常电压并做出反应。

    20KW风光储智能微网实训系统(图30)当储能逆变器处于防孤岛效应保护的状态时,储能逆变器内部的高电压仍然存在,若进行检修和维护操作,务必进行关断空开,放电处理。确认安全后方可操作。
    y  交流过流保护
    当储能电池的功率超过储能逆变器允许的最大直流功率时,储能逆变器将会限流工作在允许的最大交流功率处,当检测到交流电流大于1.2倍额定电流时,储能逆变器会停止工作。恢复正常后,储能逆变器应能正常工作。
    y  交流漏电流保护
    储能逆变器具有接地保护功能,接地线缆安置了漏电流传感器,当检测到漏电流超过2A时,机器立即停机。当电流小于1.5A时,保护可消除。并通过触摸屏显示出故障。
    y  模块过温保护
    储能逆变器的IGBT  模块使用了高精度的温度传感器,能够实时监测模块温度,当温度出现过高情况时,DSP  将发出指令,使储能逆变器停止运行,以保护设备的稳定运行。
    y  环境过温保护
    储能逆变器内部使用了高精度温度传感器,能够实时监测机器内部的温度,当温度出现过高情况时,DSP  将发出指令,使储能逆变器停止运行或者降额输出,以保护设备的稳定运行。
    y  直流过流保护
    当储能逆变器检测到直流电流大于1.2倍额定电流时,储能逆变器会停止工作,同时发出警示信号,并且在液晶上显示故障类型。恢复正常后,储能逆变器应能正常工作。
    y  相位异常
    当储能逆变器在初始停机、停机、故障状态下进行自检时发现所接电网三相电压相位有错时,储能逆变器会发出警示信号,并且在液晶上显示故障类型。恢复正常后,储能逆变器应重新上电自检通过才能正常工作。
    y  交流电压不平衡
    当储能逆变器检测到三相交流电压之差超出允许范围时,储能逆变器会停止工作,同时发出警示信号,并且在液晶上显示故障类型。
    储能逆变器能够迅速检测到异常电压并做出反应。
    y  变压器过温
    储能逆变器的变压器使用了高精度的温度传感器,能够实时监测模块温度,当温度出现过高情况时,DSP  将发出指令,使储能逆变器停止运行,以保护设备的稳定运行。
    y  模块故障
    储能逆变器的IGBT模块具有自保护功能,当模块自身检测到模块有过流现象时能快速的给DSP  发送故障信息,DSP  将发出指令,使储能逆变器停止运行,同时发出警示信号,并且在液晶上显示故障类型。
    y  风扇故障
    储能逆变器的风扇具有自动检测功能,当检测到风扇不转时能快速的给DSP  发送故障信息,DSP  将发出指令,使储能逆变器停止运行,同时发出警示信号,并且在液晶上显示故障类型。
    y  交直流主接触器故障
    当储能逆变器运行状态为待机、并网或离网运行时,检测到交直流主接触器状态为断开时,储能逆变器会停止工作,同时发出警示信号,并且在液晶上显示故障类型。
    y  AD采样故障
    当储能逆变器在自检时,检测到采样通道零偏值超出允许范围时,储能逆变器会发出警示信号,并且在液晶上显示故障类型。
    y  极性反接故障
    当储能逆变器检测到直流电压为负值时,储能逆变器会发出警示信号,并且在液晶上显示故障类型。

    2.4  交流配电柜
         2011714162416118
    系统供电电源:
    - 动力电源供电3相 380 V AC, 50Hz N, PE;三相五线制;
    - 照明系统  220 V, 50 Hz, N, PE;
    - 控制电压 220 V, 50 Hz, N, PE;
    - 动力系统接口:8组,预留2组
    - 控制系统接口:8组,预留2组
    实现如下功能:
    电流保护;
    预留微元接入接口,具有拓展能力。

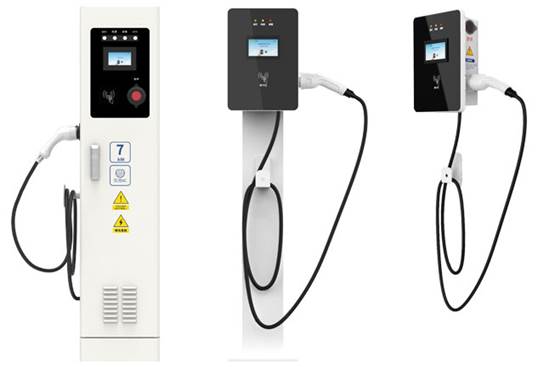

    2.5 7KW立式交流充电桩
    IMG_256
    产品特点:
    1、外形时尚简约,体积小巧,防水设计,可适用于多种环境安装,安装便捷;
    2、操作简单:刷卡直接启动充电/手机扫描二维码启动充电;
    3、充电方式:自动充电、定量、定时、定价充电多方式;
    4、运营管理:本地自结算运营;
    5、后台接口:CAN接口、GPRS/3G/4G无线接口;
    6、支付方式:手机APP支付、刷卡支付、微信/支付宝支付等;
    7、标准:符合新国标。
    应用范围:
    7KW立式交流充电桩适用于私人别墅、住宅小区、商业写字楼、新能源汽车4S店、车间调试区、城市综合体等停车场或城市公共充电站(私家车、小容量乘用车)等可以较长时间慢速充电的场合。
    技术参数

    详细规格产品型号ACL007A
    充电设备安装方式立式
    设备尺寸724*215*1500
    走线方式下进下出
    输入电压AC220V±15%
    输入频率50±3Hz
    输出电压AC220V±15%
    最大输出电流32A
    线缆长度4m
    计量精度1 级
    电气指标限流保护值≥110%
    稳压精度/
    稳流精度/
    纹波系数/
    效率/
    功率因数/
    谐波含量 THD/
    功能设计人机界面4.3寸LCD显示触摸屏
    充电模式自动充满/定电量/定金额/定时间
    充电方式刷卡充电、扫码充电
    支付方式刷卡支付、扫码支付
    联网方式以太网 3/4G
    安全设计安规标准GB/T20234、GB/T18487、GB/T27930、NB/T33008、NB/T33002
    安全功能过压保护、欠压保护、过载保护、短路保护、接地保护、过温保护、低温保护、防雷保护、急停保护、漏电保护
    环境指标工作温度-25℃~+55℃
    工作湿度5%~95%无凝霜
    工作海拔≤2000m
    防护等级IP54
    冷却方式自然冷
    噪声控制≤60dB
    MTBF100,000 小时





    友情提示:

    1、货品验收:阁下收货时请检查20KW风光储智能微网实训系统的货品外观,核实20KW风光储智能微网实训系统的数量及配件,拒收处于受损状态的20KW风光储智能微网实训系统;

    2、质保:顶邦将为阁下提供20KW风光储智能微网实训系统产品说明书内的质保条件和质保期,在质保范围内提供对20KW风光储智能微网实训系统的免费维修,超出条件承诺时提供对20KW风光储智能微网实训系统的有偿维修;

    3、退换货:阁下单方面原因导致的20KW风光储智能微网实训系统选型错误或20KW风光储智能微网实训系统购买数量错误,造成20KW风光储智能微网实训系统的退换货要求,将不被接受;

    4、货期:20KW风光储智能微网实训系统的发货期为参考值,如您需要了解20KW风光储智能微网实训系统的精确货期,请与顶邦的销售人员联系;

    5、如阁下对20KW风光储智能微网实训系统有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关20KW风光储智能微网实训系统的咨询。
