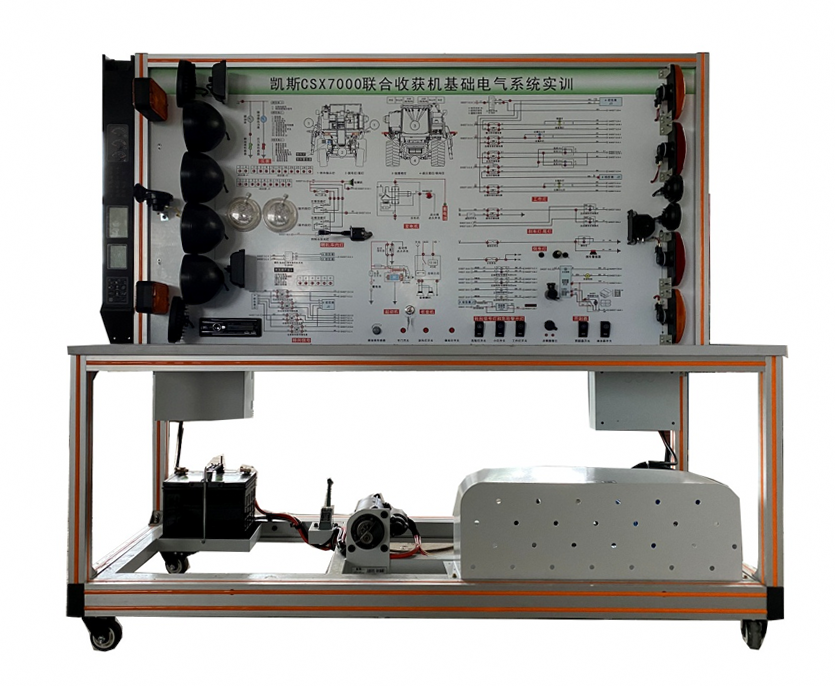

• 凯斯CSX700收获机全车电器系统实训台

    一、产品简介
    凯斯CSX700收获机全车电器系统实训台采用全新凯斯CSX700收获机整车电器实物为基础,充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、影像系统、起动系统和充电系统等电器各系统的组成结构和工作过程。
    凯斯CSX700收获机全车电器系统实训台适用于学校对整车电器理论和维修实训的教学需要。

    二、功能特点
    1.真实可运行的整车电器系统,充分展示整车电器系统的组成结构。
    接通电源,操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过程。
    2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析整车电器各系统的工作原理。
    3.面板上安装有检测端子,可直接在面板上检测整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
    4.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

    三、技术规格
        外形尺寸(约):1740×650×1700mm(长×宽×高)
        动力电源:三相四线(或三相五线)380V±10% 50Hz
        工作电压:直流24V
        工作温度:-40℃~+50℃
        三相异步电动机
        型  号:YT 100L1-4
        电压:AC 220V/380V
        功率:2.2KW
        转速:1420r/min
    移动脚轮:100*60mm

    四、基本配置(每台)

    序号名       称规格型号单位数量
    1面板装有各种检测端子以及彩色电路图1
    2点火开关
    1
    3组合仪表原车1
    4组合开关原车1
    5左右前大灯总成原车1
    6左右前小灯原车1
    7左右转向灯原车1
    8左右转向边灯原车1
    9左右组合尾灯原车1
    11灯光开关原车1
    12刹车灯开关原车1
    13倒车灯开关原车1
    14危险灯开关原车1
    15线束
    1
    16雨刮总成原车1
    17雨刮控制继电器原车1
    18喷水电机原车1
    19喷水壶原车1
    20喇叭原车2
    21喇叭继电器原车1
    22工作灯及开关原车1
    23起动机总成原车1
    24发电机总成原车1
    25三相异步电动机YT 100L1-41
    26蓄电池
    2
    27保险丝盒
    1
    28电源总开关50A1
    29移动台架(带自锁脚轮装置)1740×650×1700mm(长×宽×高)1
    30故障模拟与排除装置
    1
    31设备手册
    1
    32合格证与保修卡
    1
