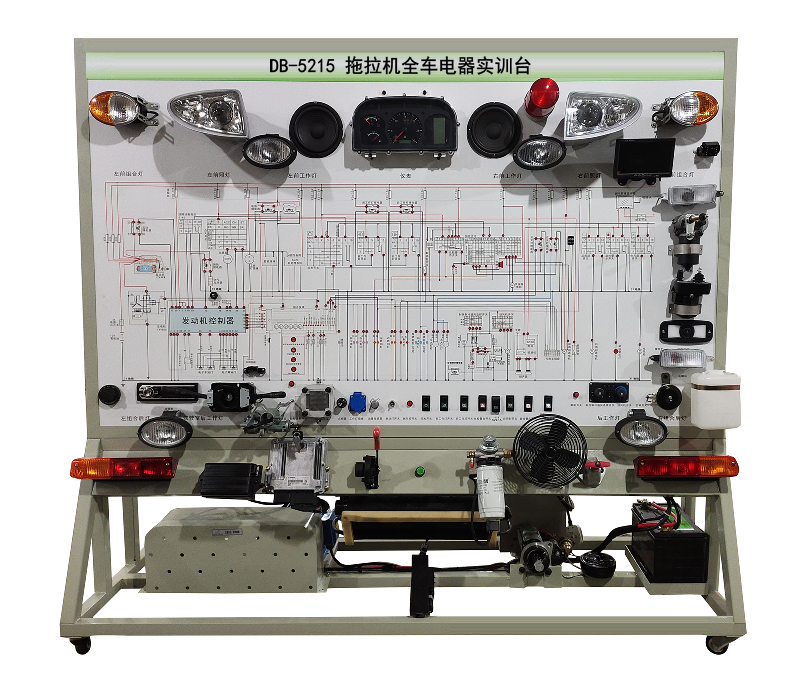

    (参考图)
    1.目标:
    拖拉机全车电器实训台以全新LX1804拖拉机整车电器实物为基础,充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统的组成结构和工作过程。能够满足拖拉机培训期间对整车电器理论和维修实训的教学需要。
    1.2 功能
    1.2.1 真实可运行的整车电器系统,充分展示整车电器系统的组成结构。接通电源后,操纵示教板上的各种电器开关、按钮、仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统,能够真实演示其工作过程。
    1.2.2 设备面板要耐创击、耐污染、防火、防潮,表面要求喷涂底漆处理;面板上需要打印有永不褪色的彩色电路图。
    1.2.3 面板上需要安装检测端子,能够直接在面板上检测整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
    1.3 技术规格
    动力电源:三相四线(或三相五线)380V±10% 50Hz
    工作电压:直流12V
    工作温度:室温
    三相异步电动机
    外形:1740*650*1700mm
    1.4  基本配置

    序号名    称规格型号单位数量
    1面板装有各种检测端子以及彩色电路图1
    2点火开关原车1
    3组合仪表原车1
    4组合开关原车1
    5左右前大灯总成原车1
    6左右转向灯原车1
    7左右转向边灯原车1
    8左右组合尾灯原车1
    9牌照灯原车1
    10灯光开关原车1
    11刹车灯开关原车1
    12倒车灯开关原车1
    13危险灯开关原车1
    14线束原车1
    15雨刮总成原车1
    16喷水电机/喷水壶原车1
    17喇叭原车2
    18喇叭继电器原车1
    19起动机总成原车1
    20发电机总成原车1
    21三相异步电动机/1
    22蓄电池原车1
    23保险丝盒原车1
    24电源总开关50A1
    27仪表CAN总线回路原车1
    28启动回路原车1
    29灯光控制回路原车1
    30危机报警及转向指示回路原车1
    31充电回路原车1
    32预热回路原车1
    33模拟空调暖风回路原车1
    34故障模拟与排除装置/1
    35LX1804电器工作原理图/1
    36教师手册/1
    37合格证与保修卡/1
