一、概述：
过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。
1、功能：
(1)、可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机”及相关课程的教学实验需求；
(2)、可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。
2、技术支持：
我公司依托强大的技术支持，拥有过程控制实验装置的自主开发能力。在产品的基础上，结合控制领域的新理论、新方法，公司将源源不断研制和创新实验设备，开发各种先进控制算法，以适应高校教学实验改革，满足现代化教育发展的需要，促进向更高层次发展。
公司倡导诚信服务，竭力做好客户服务和技术支持工作。通过直观真实的实验，使学生全面系统地了解过程控制系统的特性，学习掌握控制系统的设计与实现方法。
二、产品结构与特点：

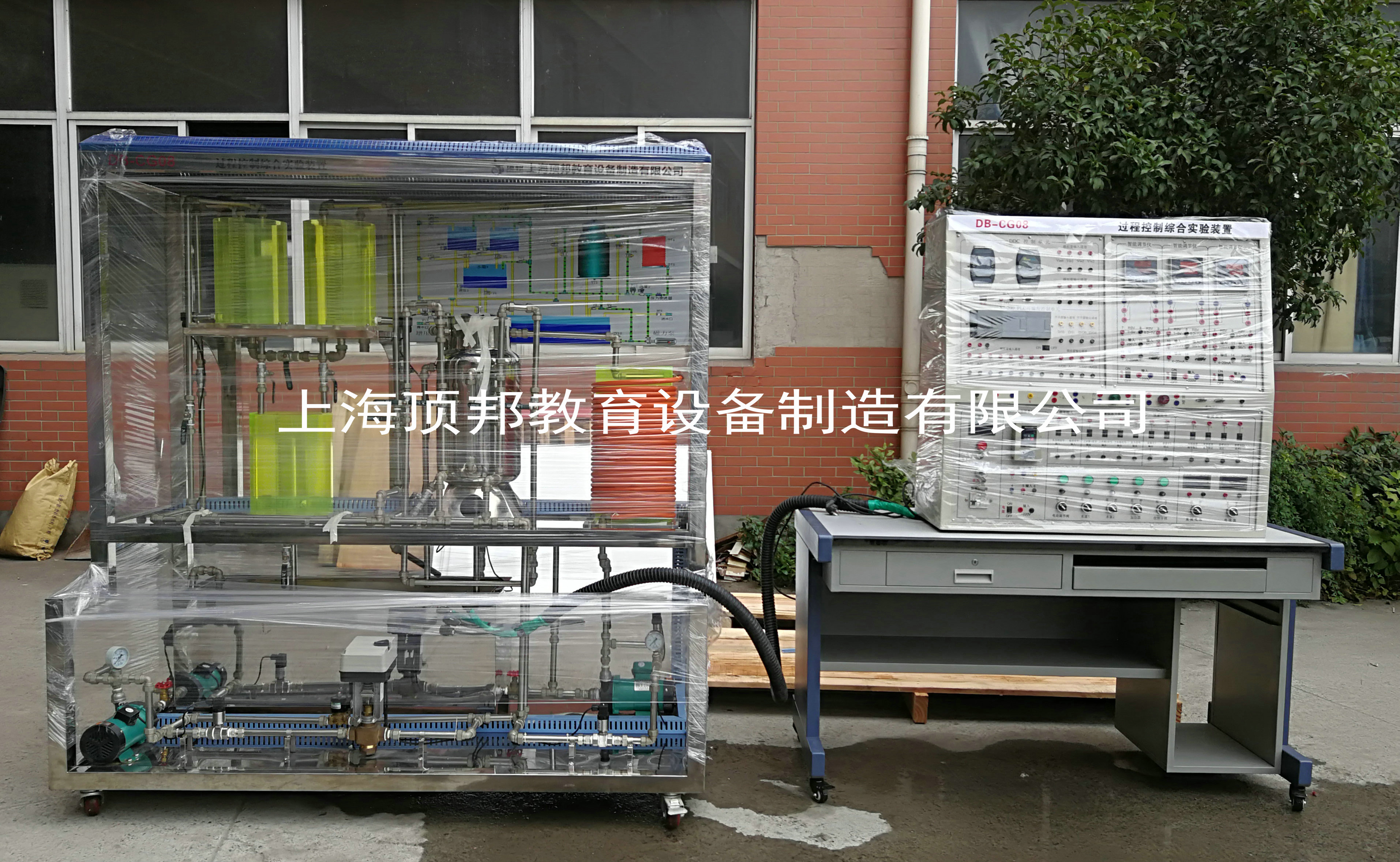

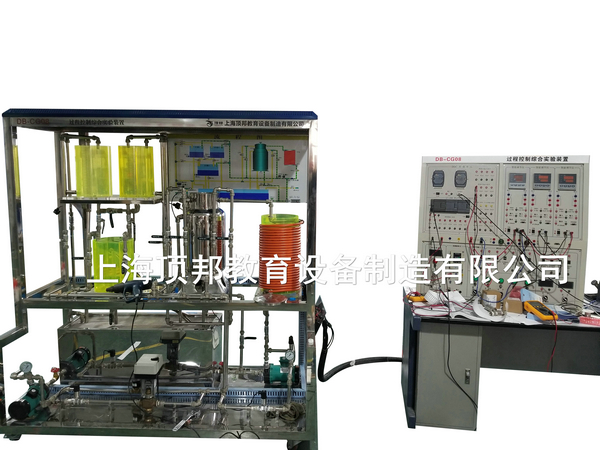

1、外形结构：
1、设备组装与检查：
1）、将实验所需挂件（例：GK-02、GK-03、GK-04、GK-07）由右至左依次挂于实验屏上。并将挂件的三芯蓝插头插于相应的插座中。
2）、先打开空气开关再打开钥匙开关，此时停止按钮红灯亮。
3）、按下起动按钮，此时交流电压表指示为220V，所有的三芯蓝插座得电。
4）、关闭各个挂件的电源进行连线。
2、系统接线：
按照结构框图，完成系统的接线。
1）、交流支路1：将GK-04 PID调节器的自动/手动切换开关拨到“手动”位置，并将其“输出”接GK-07变频器的“2”与“5”两端（注意：2正、5负），GK-07的输出“A、 B、C”接到GK-01面板上交流200V变频磁力泵1的“U1、V1、W1”输入端； GK-07 的“SD”与“STF”短接，使变频器驱动磁力泵正转打水。
2）、交流支路2：将GK-04 PID调节器的给定“输出”端接到GK-07变频器的“2”与“5”两端（注意：2正、5负）； 将GK-07变频器的输出“A、B、C”接到GK-01面板上交流200V变频磁力泵2的“U2、V2、W2”输入端； GK-07 的“SD”与“STF”短接，使变频器驱动磁力泵正转打水。
3、仪表调整：（仪表的零位与增益调节 ）
在GK-02挂件上面有四组传感器检测信号输出：LT1、PT、LT2、FT（输出标准DC0~5V），它们旁边分别设有数字显示器，以显示相应水位高度、压力、流量的值。对象系统左边支架上有两只外表为蓝色的压力变送器，当拧开其右边的盖子时，它里面有两个电位器，这两个电位器用于调节传感器的零点和增益的大小。（标有ZERO的是调零电位器，标有SPAN的是调增益电位器）
4、实时监测
打开挂件电源，将单片机控制挂箱GK-03的输入信号端“LT1、LT2”分别与GK-02的传感器输出端“LT1、LT2”相连；用配套RS232通讯线 将GK-03的“串行通信口”与计算机的COM1连接；打开所有电源开关用单片机进行液位实时监测；然后用上位机控制监控软件对液位进行监视并记录过程曲线。
5、关闭设备
1）关闭挂件电源，关闭设备电源。
2）关闭应用程序。
3）关闭计算机。
