单相电度表间接安装电路
一、实验目的：
1．了解主要电器元件的结构和作用。
2．学会安装电流互感器和布线接线。
3．学会用万用表检查安装接线的正确与否。
二、原理说明：
电流互感器
若被测电路的电流很大，有时在几十安以上，就使得仪表的容量太小而不能直接串接在被测电路中去进行测量。为了扩大电流表量程，利用互感器把大电流变为电流表能测量的小电流，实际上就是升压变压器，叫做电流互感器。在仪表读数和实际数值之间，就出现倍数关系，可以按变流比进行换算。
电流互感器二次侧标有“K1（S1）”或“＋”的接线柱要与电度表电流线圈的进线柱连接，标有“K2（S2）”或“一”。的接线柱要与电度表的出线柱连接，不可接反，电流互感器的一次侧标有“L1（P1）”或“十”的接线柱，应接电源进线，标有“L2（P2）”或“一”的接线柱应接出线。
电流互感器的二次侧的“K2（S2）”或“一”接线柱外壳和铁心都必须可靠的接地。
2、实验原理图（如图）

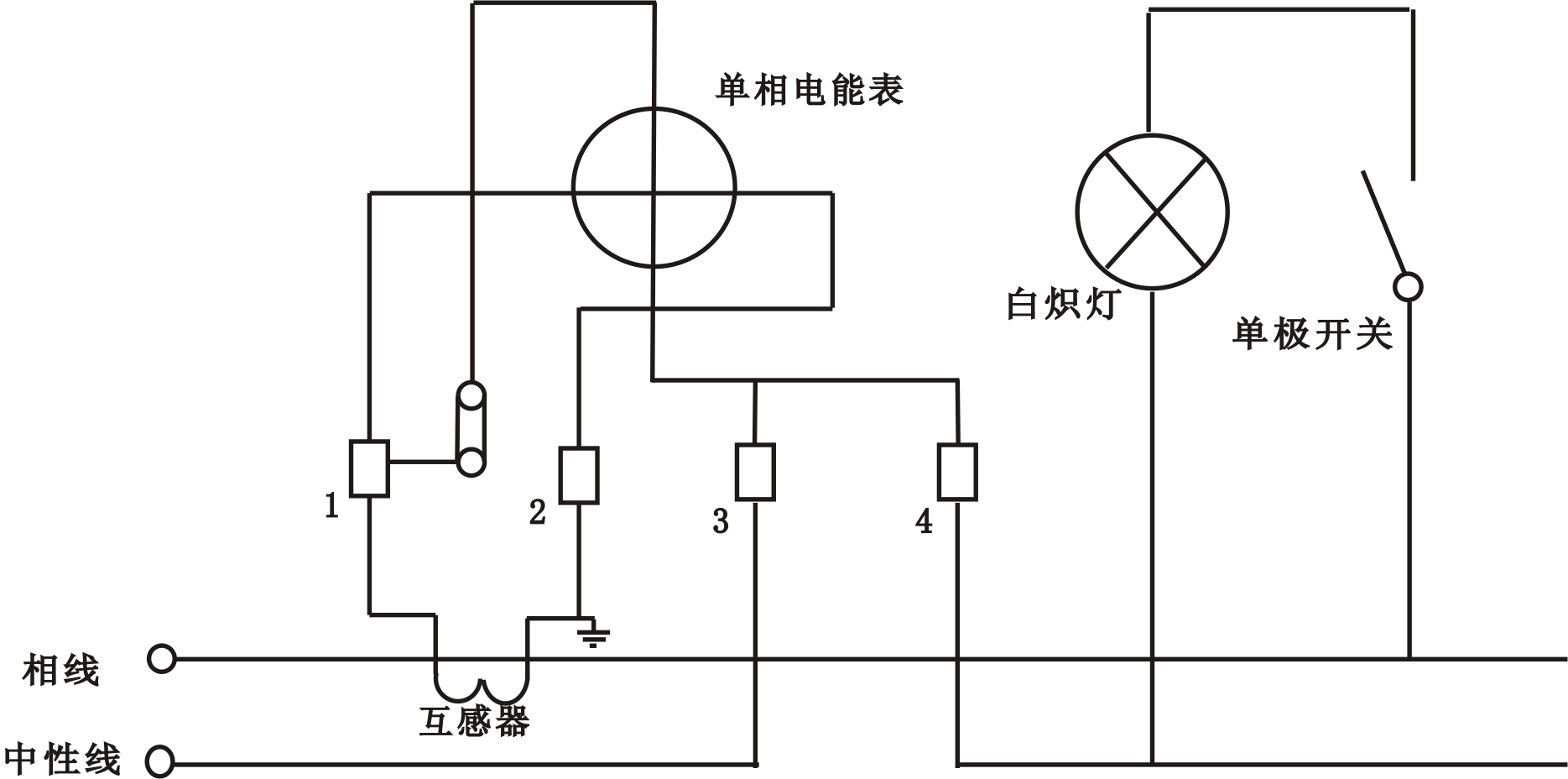

图7 单相电度表间接安装电路
三、实验器件
四、实验内容
1、根据原理图画出接线图。
2、根据原理图和接线图在实训柜内布线接线。
3、用万用表检查电路接线正确与否。
4、故障排除。
五、实验方法
1、熟悉实验装置的结构及原理。
2、设计画出跟原理图对应得布置图。
3、找出实验用的元器件，熟悉其结构和原理。
4、用万用表检测其好坏。
5、指导教师讲解知识要点和万用表检查电路的方法，并操作示范。
6、开始进行接线。
7、用万用表检查接线是否正确。
8、申请通电检验。
9、分析测试结果。
六、实验注意事项
1、接线时必须断开电源。
2、相线必须接进开关。
3、接线要牢固，不露铜，不损伤导线绝缘。
4、使用万用表要注意档位和量程的选择，以免烧坏。
七、思考题
1、什么叫电流互感器？
2、试述电流互感器的用途？
3、电流互感器的使用要注意哪些事项？
