• DB-MTC10 潍柴WD615发动机构造与维修实训平台


    一、产品简介
    潍柴WD615发动机构造与维修实训平台采用翻新潍柴WD615-WP10国三共轨柴油发动机为基础,对发动机可进行起动、加速、减速等工况的实践操作,真实展示电控柴油发动机的组成结构和工作过程。
    潍柴WD615发动机构造与维修实训平台适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。

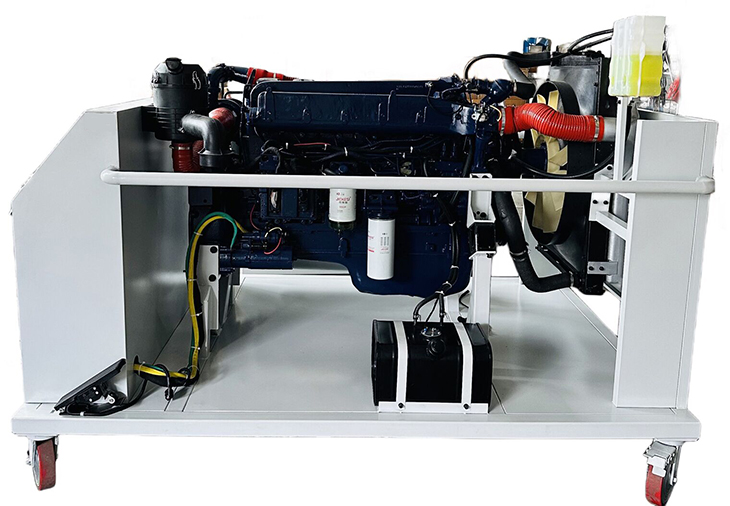

    潍柴WD615发动机构造与维修实训平台
    潍柴WD615发动机构造与维修实训平台
    二、功能特点
    1.真实可运行的电控柴油发动机(加速/减速/怠速工况正常),充分展示电控柴油发动机的组成结构和工作过程。
    2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和电控柴油发动机实物,认识和分析控制系统的工作原理。
    3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
    4.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
    5.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
    6.实训台配备有油门控制装置,可方便对发动机加速减速。
    7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
    8.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,正前方/两侧焊接圆形护手杆,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
    四、技术规格
    外形尺寸:1900×1400×1300mm(长×宽×高)
    工作电源:直流24V
    燃油标号:依发动机型号
    油箱容积:10L
    工作温度:-40℃~+50℃
    颜色:7032
    钢管:40*40*3mm
    面板机柜:1.5mm冷板冲压成形,背面设置维修门;
    移动脚轮:150*100mm
    五、基本配置(每台)

    序号名       称规格型号单位数量
    1检测控制面板装有各种检测端子以及彩色电路图1
    2组合仪表
    1
    3发动机控制电脑(ECU)
    1
    4诊断座OBDⅡ1
    5点火开关
    1
    6电控高压共轨柴油发动机总成
    1
    7燃油箱10L1
    8油门控制装置
    1
    9进、排气管
    1
    10水箱(含保护罩)
    1
    11冷却电子风扇12V,80W2
    12空气滤清器及进气管原车1
    13蓄电池12V 80Ah2
    14继电器含:主继电器、起动继电器、冷却风扇继电器、预热继电器等1
    15保险丝盒
    1
    16电源总开关50A1
    17移动台架(带自锁脚轮装置)1800×1400×1300mm(长×宽×高)1
    18故障模拟与排除装置
    1
    19设备教师手册
    1
    20设备合格证、保修卡
    1
