    一、产品简介
    ABS/ASR/ESP制动系统实训台采用汽车ABS/ASR/ESP制动系统为基础,配有ABS/ASR/ESP系统工作原理图,真实展示紧急制动时ABS/ASR/ESP系统工作过程。
    ABS/ASR/ESP制动系统实训台满足对ABS/ASR/ESP制动系统的结构组成、动作演示等教学功能。
    ABS/ASR/ESP制动系统实训台适合于汽车ABS/ASR/ESP制动系统理论教学和检测与维修实训的教学需要。
    ABS/ASR/ESP制动系统实训台满足汽车职业教育的“五个对接十个衔接”的教学需要。

    二、功能特点
    1.真实的汽车ABS/ASR/ESP制动系统实物为基础,完整展示ABS/ASR/ESP制动系统的组成结构。
    2.由三相异步电动机带动前后轴转动,模拟汽车行驶。紧急踩下制动踏板时,ABS/ASR/ESP系统开始工作,前后制动盘保持微量转动,制动踏板上可感觉不断弹脚,真实演示汽车ABS/ASR/ESP系统的工作过程。

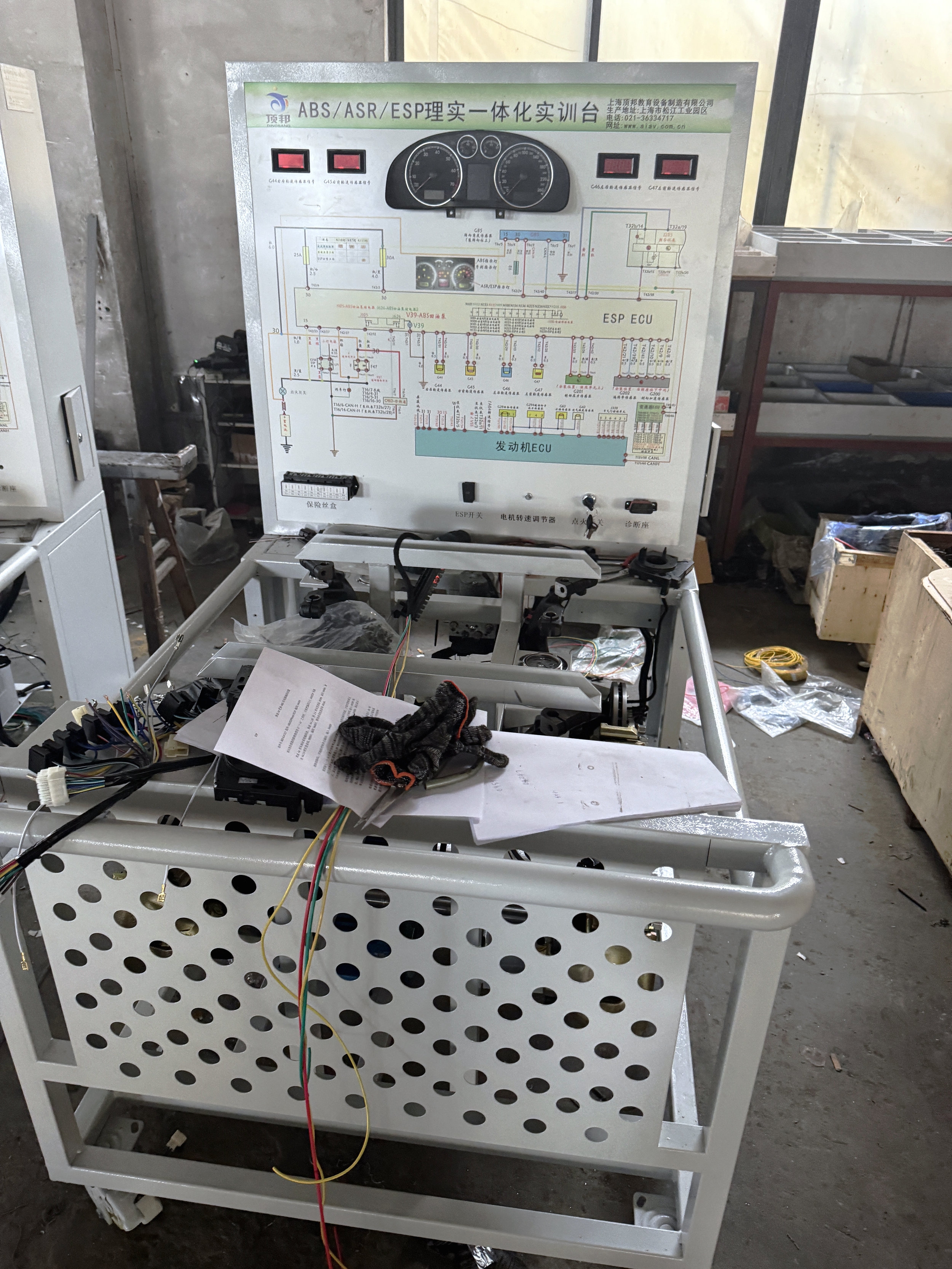

    3.实训台面板上绘有彩色UV平板喷绘电路图和液压管路图,学员可直观对照电路图和ABS/ASR/ESP制动系统实物,认识和分析控制系统的工作原理。
    4.实训台面板上安装有检测端子,可直接在面板上检测各传感器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
    5.实训台安装有压力表,可实时显示制动总泵和四个制动分泵的液压变化。
    6.实训台面板上安装有故障指示灯和诊断座,可连接专用或通用汽车解码器,对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
    7.设备面板柜:1.5mm冷板冲压成形,背面设置维修门;底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
    三、技术规格
    外形尺寸:1500×1000×1700mm(长×宽×高)
    驱动电源:三相四线(三相五线 380V±10% 50Hz)
    外接电源:交流220V±10% 50Hz
    工作电压:直流12V
    工作温度:-40℃-+50℃
    主油道压力表:0-250kg/psi
    制动分泵压力表:0-100kg/psi

    变频器:
    功率:4KW/5.5KW
    输入:AC 3PH 380V±15% 50/60Hz
    输出:9A/13A AC 3PH 0-380V 0-400Hz

    三相异步电动机:
    电压:AC 220V/380V 50Hz
    电流:11.8A/6.8A
    功率:3KW
    转速:1420r/min

    真空泵:
    电压:AC 220V 50Hz
    功率:370W
    抽气速率:48L/min
    极限压力:6.7×10-2Pa
    转速:1400r/min
    进气口径:?8
    用油量:1L
    噪声:≤68

    颜色:7032
    钢管:40*40*3mm
    移动脚轮:100*50mm
    面板柜:1.5mm冷板冲压成形,背面设置维修门;

    四、基本配置(每台)


    序号名 称规格标准单位数量
    1检测控制面板(带面板柜)装有各种检测端子以及彩色电路图和液压管路图;
    (950*900*4mm铝塑板,且安装绝缘底板)
    1
    2ABS/ASR/ESP控制单元总成原车1
    3仪表原车1
    4诊断座OBDⅡ1
    5点火开关上海顶邦1
    6制动总泵原车1
    7制动分泵原车4
    8刹车碟原车4
    9刹车皮原车4
    10外球笼原车4
    11半轴杆原车4
    12左右/前车速传感器原车1
    13左右/后车速传感器原车1
    14驱动皮条上海顶邦2
    15真空大力鼓原车1
    16制动踏板原车1
    17主油道压力表0-250kg/psi2
    18制动分泵压力表0-100kg/psi4
    19变频器上海顶邦2
    20三相异步电动机上海顶邦1
    21真空助力泵上海顶邦1
    22故障设置和考核系统上海顶邦1
    23移动台架(带自锁脚轮装置)1500×1000×1700mm(长×宽×高)1
    24配套设备使用说明书含电子档1
    25原厂维修手册原车1
    26转向传感器原车1
    26加速度与偏移率传感器原车1
    27网关通讯相关组件原车1
