    一、系统特点
    ＊ 低成本配置方案，是大中专院校、科研院所焊接的利器
    ＊ 可完成表面贴装元器件的单、双面板焊接
    ＊ SMT产品的实际动手操作能力培养和熟练
    ＊ 掌握SMT焊接知识及整个简易的制造过程
    ＊ 掌握SMT表面贴装技术的原理和工艺
    ＊ 掌握SMT表面贴装技术的使用方法和技巧
    ＊ 提供教学挂图和SMT的教学资源
    ＊ 常见表面贴装器件（SMD）的结构及区别
    二、DB-TP1 型表贴工艺参考配套
    规  格  名  称
    性     能     参     数
    数量
    备  注

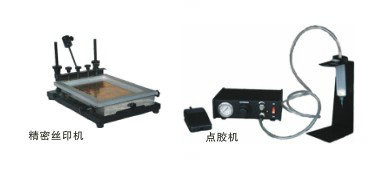

    DB-SYJ手动高精度丝网印刷机

    1、最大有效分配面积：440×320mm
    2、分配精度：±0.2mm，框架
    3、X轴最大可调距离：20mm，
    4、工作台Y轴最大可调距离：30mm
    5、框架θ角最大可调距离：±20°
    6、框架与工作台之间可调距离：0～10mm
    7、外形尺寸：450mm×600mm×240mm
    1

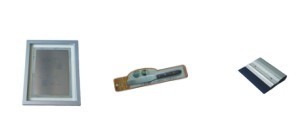

    DB-GD刮刀不锈钢+合金铝材料 SUS#，100mm长度，刮片有刃性，寿命使用长
    5

    DB-892A手动高精度点胶机

    可手动轻触控制，由定时器控制每次滴胶时间，定时、定量出胶水，确保每次滴胶一致;可滴胶液体或料，有红胶、黄胶、环氧树脂、锡浆、矽胶、助焊剂等;调节气压，选择适当的时间和针咀，便于改变每次滴胶量和滴胶时间，适合不同需要;微型脚踏控制板;多种规格的塑胶咀适合不同需要。
    自动定时：0.01s～30s
    重复准确性：±0.5%
    外型尺寸：235x165x60(mm)
    输入电压：220～240V 50Hz AC
    内部电压：24V DC
    最小滴胶量：0.01ml
    输入气压：2.5～7 bar (35～100psi)
    消耗功率：<15W
    配套气泵：JD-QB 1台  1、功率：1.1KW，2、气压：8kg/cm2，3、储气量：12升，4、出气量：60L/min，5、电源：220V/50Hz
    1
    含气泵一台
    DB12000真空吸笔

    有防静电功能
    电源：220V，50Hz
    外型尺寸：180&times;90&times;70（mm）
    整机重量：＜1Kg；气流通道：2
    自带膜片式气泵，双人型使用
    配置：两根吸笔，吸盘及吸管2根
    2

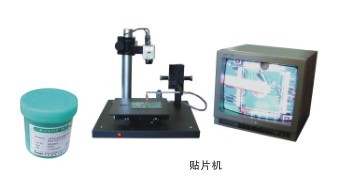

    DB-TPJ手动高精度贴片机

    特点：
    随着电子封装产业的高速发展，芯片的存储量越来越大，引脚越来越多，引脚间距越来越小，用户在贴片焊接过程中，原有的手工贴装方式已无法满足要求。贴片台是一款精密IC贴装设备，良好的视觉效果，精密的位移装置，无需编程，简单的操作过程即可完成准确贴装。
    技术参数：
    1、贴片速度： 300～600粒/小时
    2、配有真空装置，不需包接气源；
    3、工作台面：220X220mm
    4、XY向调节范围40mm，Z向移动范围80mm
    5、旋转角度可调节正负30度
    6、内置减压装置，操作快速灵活。
    1

    DB-300A无铅回流焊机

    输入电源：AC220V/50～60HZ
    峰值功率：3.5kW；
    红外线辐射和热风混合加热方式
    操作系统：中英文双语操作系统
    工作模式：自动回焊模式、可调恒温维修模式
    温度曲线段：预热段、加热段、焊接段、保温段、冷却段等共五段
    预热段温度设置范围和时间：70～150℃、
    时间：0～5Min
    加热段温度设置范围和时间：预热温度～250℃
    时间：0～5Min
    焊接段温度设置范围和时间：加热温度～280℃
    时间：0～30S
    保温段温度设置范围和时间：
    焊接温度～（0～50℃）
    有效焊接面积：300&times;300mm
    外形尺寸：420&times;380&times;250mm
    1台

    DB-HG焊锡膏含量为63/37，25Um，500g/瓶
    10

    DB-HWX冰箱总有效容积:48L耗电量：kWh/24h，0.5KW/24H,总重量：20kg,颜色：纯白色, 温度可调,压缩机恒温保温室0-10度。
    1

    DB-TP(SMT)工艺挂图
    1、尺寸：1200&times;800mm，彩色喷绘；
    2、塑框镶边，内容介绍SMT表面贴装技术工艺及制作流程。
    1套

    DB-JC（SMT）SMT
    实训教学资源
    		SMT视频教学资源及相关学习资料，软件CD
    1套

    DB-FM微型贴片实训产品套件微型贴片收音机套件，JD-FM，用于贴片实训用,含教材制作资料及原理图，以及电子档资料
    100套

    DB-GW（FM）微型贴片实训配套钢网用于FM专用配套使用, FM收音机模板JD-GW：370X470㎜标准中号模板，不锈钢材料
    1套

    DB-JBD焊膏专用搅拌刀不锈钢材料 SUS#，100mm长度，刮片有刃性，寿命使用长
    1把
