• 一、产品概述
       制冷技能操作装置是专门为职业院校制冷类相关专业而研制的实训装置,根据制冷类行业制冷维修技术的特点,针对空调的电气控制以及制冷系统的安装与维修进行设计,强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。

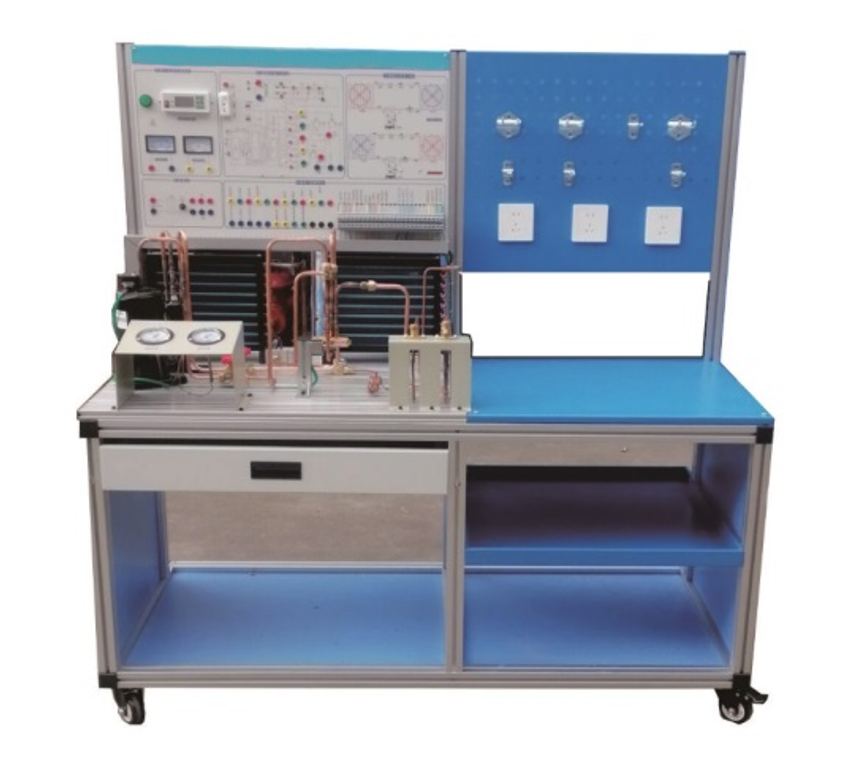

     制冷技能操作装置制冷技能操作装置

    二、技术指标
    1、输入电源:单相三线   AC220V±10%  50Hz
    2、工作环境 :温度-10℃~-40℃ 相对湿度≤85%(25℃)
    3、设备容量 : ≤1.5KVA
    4、制冷剂:空调部分R22
    5、外形尺寸(大约)1500mm×750mm×1650mm
    6、安全保护:具有过压、过流、过载、漏电保护措施,符合国家相关标准。
    7、环保等级  材料选用符合国家相关环保标

    三、功能特点、
    1、制冷技能操作装置直观展示了空调的系统结构、工作原理。该装置集制冷空调系统安装、制冷系统电接线、压力检漏、抽真空、 充注制冷剂与运行调试于一体,管道制作,焊接等、包含了制冷系统维修的全部步骤。
    2、制冷技能操作装置采用模块化设计,电气控制与制冷系统独立分开,并且电气部分设置检测点,测量端子以及各路的输出连接端子。
    3、电子线路图:真实为空调电器控制线路图,展现了空用空调的全部电路原理,电阻,电容分布,继电器控制输出主要端子。
    4、可清楚的看到制冷系统结构 及主要部件的实物,系统还配置有电压表、交流电流表、压力表、信号指示灯等, 使整个空调系统系统的实时工作状态一目了然。

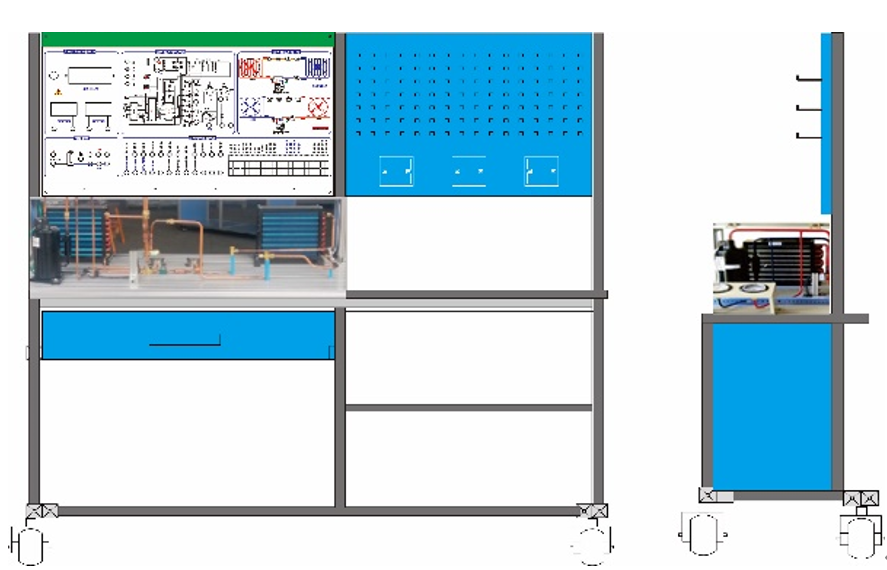

    5、在制冷技能操作装置实训台方面进行了3030铝材与板金全新搭配设计,采用3030铝型材拼装成, 实训桌子采用L型框架设计。
    *1)L面左边为制冷电气原理控制挂箱,右上边为工具挂架,挂架开孔为标准式电工开口18MM,孔距28MM。可以放置标准的各种型号挂钩。以便放置制冷工具如:加力表。下层安装有电源插座等。
    *2)桌面左边安装有:制冷压缩机、冷凝器、过滤器、三通阀、蒸发器,节流装置组成的制冷管道系统。
    *3)桌面右边为工具操作台,3MM钢板可在上面制作制冷管件,焊接管铜管、抽真空等。
    *4),左边为制冷电气原理控制挂箱,连接端子上有数字标号,简单方便,普通学者也可以连接。
    *5、右边冰箱采用模块化设计,2080铝材底座,可以移动。
    四、主要组成
    系统主机包括:实训平台,热泵空调电气模块、冰箱电气模块、电源模块、热泵空调制冷单元、移动冰箱制冷单元等6部分组成
    1、在实训台方面进行了3030铝材与板金全新搭配设计,采用3030铝型材拼装成, 实训桌子采用L型框架设计。
    *1)L面左边为制冷电气原理控制挂箱,右上边为工具挂架,挂架开孔为标准式电工开口18MM,孔距28MM。可以放置标准的各种型号挂钩。以便放置制冷工具如:加力表。下层安装有电源插座等。
    *2)桌面左边安装有:制冷压缩机、冷凝器、过滤器、三通阀、蒸发器,节流装置组成的制冷管道系统。
    *3)桌面右边为工具操作台,3MM钢板可在上面制作制冷管件,焊接管铜管、抽真空等。
    *4),左边为制冷电气原理控制挂箱,连接端子上有数字标号,简单方便,普通学者也可以连接。
    *5、右边冰箱采用模块化设计,2080铝材底座,可以移动。
    2、热泵型家用空调制冷系统:
    包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜、低压表、高压表等。
    *3、家用冰箱冷系统:
    包括压缩机、蒸发器、冷凝器、过滤器、毛细管、视液镜、低压表、高压表等。冰箱采用模块化设计,2080铝材底座,可以移动高温焊接不会变形。本实验手工制冷管道制作、弯管,焊接、在冰箱上完成。做空调实训时放在储物柜上,
    4、热泵空调电气模块:
    面板上喷绘有空调电器控制线路图,展现了空用空调的全部电路原理,电阻,电容分布,继电器控制输出主要端子。测试点,接线标志
    5、冰箱电气模块:
    面板上喷绘有空调电器控制线路图,展现了空用空调的全部电路原理,电阻,电容分布,继电器控制输出主要端子。测试点,接线标志
    6、主电源模块:多功能表,同时显示电流、电压提供一个电压表250V、电流表10A,功率表一个5KW
    7、电气连接:整机电气出厂出厂已经连接好,只要打开电源开关就行
    8、★配套制冷制热技术多媒体课件教学系统适应所有的教材,内容丰富并可随意调取。合理地运用多媒体课件教学系统,可以很大程度上减轻老师讲课的工作量。
    ★1、提供开发单位“制冷制热技术多媒体课件教学系统”著作权证书复印件加盖单位公章;
    ★2、提供开发单位“授权书”原件并盖公章;
    ★3、为了教学的统一性要求制冷制热技术多媒体课件教学系统与实训装置是同一个生产商!
    (包含以下内容):
    001-绪论
    002-单级蒸气压缩式制冷的工作原理
    003-单级蒸气压缩式制冷理论循环
    004-带有液体过冷制冷循环
    005-带有蒸气过热制冷循环
    006-回热循环
    007-单级蒸气压缩式制冷实际压缩过程
    008-单级蒸气压缩式制冷实际循环
    009-单级蒸气压缩式制冷性能影响
    010-制冷剂
    011-载冷剂
    012-活塞式制冷压缩机性能
    013-活塞式制冷压缩机结构
    014-螺杆式制冷压缩机
    015-回转式和离心式制冷压缩机
    016-冷凝器
    017-蒸发器
    018-节流机构
    019-制冷系统辅助设备12
    020-制冷系统辅助设备34
    021-蒸气压缩式制冷系统及设备
    022-供液方式
    023-制冷管道
    024-制冷系统组成
    025-制冷机组1
    026-制冷机组2
    027-空调用制冷站1
    028-空调用制冷站2
    029-冷却水系统
    030-冷却水系统2
    031-冷冻水系统1
    032-冷冻水系统2
    033-双级蒸气压缩式制冷1
    034-双级蒸气压缩式制冷2
    035-双级蒸气压缩式制冷3
    036-复叠式蒸气压缩制冷
    037-吸收式制冷
    038-吸收式制冷原理1
    039-吸收式制冷原理2
    040-单效吸收式制冷1
    041-单效吸收式制冷2
    042-双效吸收式制冷1
    043-双效吸收式制冷2
    六、项目实训内容
    1、制冷工专用工具的使用
    2、气焊焊枪的使用与焊接能力
    3、制冷系统管路的组装能力
    4、制冷管道系统的制作
    5、制冷系统的保压、检漏与制冷剂加充能力
    6、空调控制电路的电气连接与调试能力
    7、冰箱控制电路的电气连接与调试能力

    五、制冷技能操作装置配置清单

    序号设备名称单位数量备注
    空调
    1可移动式平台1不锈钢+铝材搭配,含操作平台,工具操作台,
    2空调电气控制挂箱1
    31P压缩机1
    4四通阀1三花
    5液视镜1
    61/4过滤器1
    72*4冷凝器1
    82*4蒸发器1
    9调速风机1
    1045W铝电机1
    11200MM风网2
    12200MM铝风叶2
    133/8空调阀1
    141/4空调阀1
    15毛细管1
    18电容15UF1
    冰箱
    1冰箱电气控制挂箱1
    2冰箱压缩机180W
    3蒸发器
    1
    4液视镜1
    51/4过滤器1
    6冷凝器1
    7毛细管1
    工具
    12L焊炬1氧气瓶,煤气瓶,焊枪,气管
    2真空泵1单级真空
    3转换接头1公制转英制、英制转公制
    4536双表充注阀组1配,红黄蓝三色加液管三根
    5CT808F偏心扩口器1扩管范围:6-19公英制铜管,含量割刀,倒角器
    6活动扳手1
    7工具挂架515MM
    教学资源
    8制冷制热技术多媒体课件教学系统1制冷制热技术多媒体课件教学系统
