• 一、概述
    DB-JD123空气调节过程实验装置是根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材以及《教育部关于加强高职高专教育人才培养工作的意见》为依据而研制。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的《制冷基础》、《制冷设备维修工》、《空调器维修》、《空调技术》等专业课程实训教学
    DB-JD123 空气调节过程实验装置是我公司最新研制的空调实训设备,主要用于大学、职业院校空调制冷专业实验室现场实训实设备,设备可对空气进行加热,加湿,冷却和干燥等,可模拟直流空调、回风式空气调;循环空调空气调节过程的模拟实验,空气品质处理有,表冷器,淋水式两用。

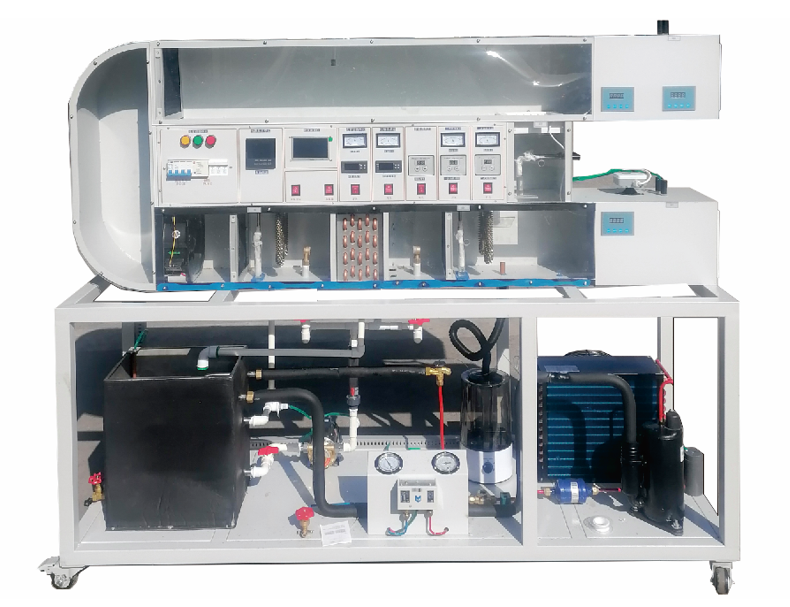

    空气调节过程实验装置

    二、技术参数:
    1、环境温度:温度-10℃~40℃,海拔<4000m;
    2、电源电压:三相五线AC380V,50Hz;
    3、功率:3KW;
    4、制冷量:1100W;
    5、制热量:3000W;(含加热器)
    6、制冷剂:R22;
    7、外形尺寸:2000×600×1700mm;
    8、安全保护:具有具有过压、过流、过载、漏电保护措施,符合国家相关标准。

    三、功能:
    1、本空气调节过程实验装置为《空气调节》课程实验教学设备,用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进行集中式空调系统不同循环形式的空气调节实验。还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管,可直观地观察和测试。
    2、空气调节过程实验装置的结构:由空气循环系统、蒸气加湿器、一次加热器、二次加热器、冷却器及其冷水机组和相应的测试仪表等组成。
    3、空气调节过程实验装置可以实现对空气的加热、冷却、加湿和除湿(表冷式和淋水式可互换使用)等处理。利用风阀门的调节,可以实现直流式、封闭式(再循环式)和一次回风式、三种不同的循环形式和空气处理过程
    4、空气调节过程实验装置在实验中,还可以对空气的温度、湿度、流量进行测量;并能对加温器、加热器的输入电功率进行测定,从而可以计算各空气处理过程中的热量和湿量得失,以及进行热、湿平衡的分析。
    四、基本功能
    1、主机架:
    采用1.2的40*40铁质双层亚光密纹喷塑结构,颜色为蓝色,结构坚固,底部装有四个万向轮方便移动。
    2、 5寸触摸屏显示屏,
    温/湿度模块,通过标准通信协议与5寸触摸屏显示屏,上可测量12路温度、12路温度过通过在线名称修改,如压缩机排气温度、压缩机吸气温度、冷凝器温度、蒸发器进温度等。可分别测量压缩机排气温度、压缩机吸气温度、冷凝器出温度、蒸发器进温度、蒸发器进水温度、蒸发器出水温度. 空气处理前后各点温度、湿度,得出这些数据用于教学计算,数据对比。
    3、压力仪表:
    高压表0-3.5MP可测量制冷系统高压压力,高压表0-1.8MP可测量制冷系统低压压力。
    4、制冷系统:
    由一套压缩机、风冷冷凝器、水冷蒸发器、节流装置、液视镜、过滤器、组成的1P制冷机组,为系统提供冷源。
    5、压力保护:
    制冷系统安装有高低压保护装置,当系统管道内压力过低或者过高的保护,防止损坏压缩机、换热器。
    7、冷热媒水系统:
    冷热媒水经水泵流表冷器,经过蒸发器形成一个水循环系统,
    8、喷淋系统:
    冷热媒水经喷淋水泵流经送到喷淋室,形成一个喷淋系统,形成一个喷淋水循环系统,两种循环方式可满足多种实验需求。
    9、流量计:
    冷热媒水流量由1只玻璃转子流量计直接读取。流量计:40-400升/h
    10、风道:
    采用PPR喷塑结构,正面采用有机透明玻璃结构,方便观察。
    11、蒸汽加热器一个:
    为风道提供加湿功能100W/220V
    12、测量仪表
    分别测量加热功率和压缩机功率。数显窗口实现人机对话的智能控制模式,可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质;
    13、风机风速度调节:
    引风机风速度可调节
    14、风速度速传感器:
    风速度速传感器:可测量系统风速度,显示在上位机上4-20MA/50P
    15. 表冷器:
    专业表冷器,面积:2平方
    16、智能风阀:
    风系统中安装有3个可调智能风阀,尺寸150*200MM,进风阀、排风阀、回风阀、可调角度45、60、90度。
    17、智能风阀控制器:
    风系统中安装有3个可调智能风阀,数字控制。可显示风阀角度,关机自动复位。
    18、喷淋头:
    两个喷淋头,带过滤网
    五、实验目的
    1全直流式空调过程演示;
    2循环式空调过程演示;
    3一次回风空调过程演示;
    4循环空调夏天演示
    5通过实测的温度、压力、风量,计算出空调过程热量及热平衡误差;
    6测定制冷压缩机性能;通过改变风量、温度、流量工况、
    7测定换热器(加热器、表冷器)性能实验
    8喷淋换热演示
    9测定喷淋换热性能

    序号名称型号单位当量
    11.5P压缩机冷凝器,风机
    1
    2储液器,1L1
    3高压表/低压表3.5MP1.58MP1
    4风速度变送器
    2
    5压力控制器
    1
    6液视镜3/81
    6过滤器3/81
    7冷凝器1.5P1
    82号膨胀阀进口1
    9蒸汽加湿器
    1
    10数量测量5寸触摸屏显示屏,1
    13加热器1500W2
    14200风机220V1
    15调压器4000W3
    16转子流量计1000L1
    17水泵100W1
    18交流数显电压表300VW1
    19风阀执行器
    3
    20医用滴管200MM2
    21医用纱布
    若干
    22玻璃管子放湿球水直径20MM*40MM5
    23三相四线漏电
    1
    24风阀执行器
    3
    25主机温度控制器0101
    26空气过滤器285*365尼龙2
