• DB-SD39 单片机/传感器综合实验箱
    单片机/传感器综合实验箱




    一、单片机系统配置
    电源配置
    输入:AC220V
    输出:DC +5V/2A   DC -5V/1A
    DC +12V/3A  DC -12V1.5A
    显示模块
    智能显示终端(7寸电容屏:800*480)
    单片机系统
    处理器型号:STM32F407ZGT6
    内核:ARM 32-bit Cortex-M4
    主频:168MHz
    内存:1Mbytes Flash,192Kbytes SRAM
    Zigbee模块
    处理器型号:CC2530
    内核:8051
    二、传感器功能模块
    温湿度/热敏电阻应用模块
    1)传感器配置
    (1)热敏电阻
    PTC:MZ5 10k,1%精度
    NTC:NTC-MF52AT 10k,1%精度
    (2)集成温度传感器
    型号:LM35
    灵敏度:  10.0mV/℃,测量范围: 0℃ ~ +100℃
    测量精度:±0.25℃(在+25℃时)
    (3)湿度传感器
    型号:AM2001
    2、热电偶/热电阻应用模块
    1)传感器配置
    (1)热电偶
    型号:热电偶 K型   测量范围:0℃ ~ 1300℃,测量精度:±0.5℃
    (2)热电阻
    型号:PT100       测量范围:-200℃ ~ +200℃,测量精度:±0.5℃
    2)可开设实训项目
    (1)热电偶/热电阻温度测量电路调试与应用
    3、光电传感器应用模块
    1)传感器配置
    (1)光敏电阻
    型号:GL5616     光谱峰值:560 nm,亮电阻:5 ~ 10k?,暗电阻:0.8M?
    (2)反射式光电开关(位于直流电机测速模块中)
    型号:RPR220
    (3)脉搏传感器
    型号:Pulse Sensor
    供电电压Vcc:3.3V~5V,输出信号大小:0 ~ Vcc
    信号放大倍数:330倍,LED峰值波长:515nm
    2)可开设实训项目
    (1)光敏电阻感光灯电路调试与应用
    (2)光电测速系统调试与应用
    (3)人体脉搏测量电路调试与应用
    4、红外人体感应与红外测距传感器应用模块
    1)传感器配置
    (1)红外人体感应传感器
    型号:KP500B
    灵敏元面积:2.0mm * 1.1mm,窗口尺寸:4 * 3mm
    输出信号: >2.2V ,灵敏度:3300V/W
    工作电压:2.2-15V ,视场:中心角138°×125°
    (2)红外测距传感器
    型号:夏普GP2Y0A21YK0F   距离测量范围:10 ~ 80cm,供电电压:4.5 ~ 5.5 V
    2)可开设实训项目
    (1)红外人体感应报警电路调试与应用
    (2)红外测距电路调试与应用
    5、PM2.5测量传感器应用模块
    1)传感器配置
    PM2.5测量传感器型号:夏普GP2Y1010AU0F
    电源电压:5 ~ 7V
    最小粒子检出值:0.8微米,灵敏度:0.5V/(0.1mg/m3)
    2)可开设实训项目
    PM2.5测量仪
    6、压力传感器应用模块
    1)传感器配置
    压力传感器型号:悬臂梁式2kg
    尺寸:8*1.27*1.27cm(长*宽*高),推荐激励电压: 5~10 V
    灵敏度(mV/V): 1.0 ±0.5,零点输出(mV/V):±0.5
    零点温度漂移(%F.S/10℃) : 0.5,非线性(%F.S): 0.05
    2)可开设实训项目
    简易电子秤电路调试与应用
    7、超声波传感器应用模块
    1)传感器配置
    超声波传感器型号:TCT40-16R/T(直径16mm)
    标称频率(kHz):40kHz
    测量范围:3cm ~ 20cm,测量精度:±0.5 cm
    2)实物模型
    (1)倒车雷达实物模型
    (2)液位测量控制实物模型
    3)可开设实训项目
    (1)倒车雷达电路调试与应用
    (2)超声波液位检测与控制系统调试与应用
    8、磁敏传感器应用模块
    1)传感器配置
    (1)霍尔传感器
    型号:YS1253   电源电压VCC:4.5~24V
    (2)干簧管
    型号:MKA-14103   触点负载:10W
    最大开关电压:100 VDC / VAC,最大开关电流:0.5A
    (3)磁角度传感器
    型号:TLE5011     电源电压VCC:4.5~24V       有效测角范围:0 ~ 360°
    2)可开设实训项目
    (1)磁敏传感器信号检测电路调试与应用
    (2)霍尔测速系统调试与应用
    (3)磁传感器角度测量仪
    9、气敏传感器应用模块
    1)传感器配置
    (1)酒精传感器
    型号:MQ-3         供电电压:5V
    (2)烟雾传感器
    型号:MQ-2         供电电压:5V
    2)可开设实训项目
    (1)简易酒精浓度测试仪       (2)简易烟雾报警器
    11、电容式传感器应用模块
    1)传感器配置
    (1)电容式土壤湿度传感器模块
    (2)电容式接近开关传感器
    型号:BXLJC18A3-B-Z
    2)可开设实训项目
    (1)智慧农业控制系统
    (2)接近控制报警
    (3)位移、振动、角度、加速度的测量
    12、电阻式传感器应用模块
    1)传感器配置
    (1)电阻式薄膜压力传感器
    型号:FSR402
    供电电压:3.3V~5V
    2)可开设实训项目
    (1)智能手环压力测试
    (2)电子称
    13、电感式传感器应用模块
    1)传感器配置
    (1)电感式接近开关传感器
    型号:LJ12A3-4-Z/BX
    供电电压:DC6-36V
    2)可开设实训项目
    (1)位移测量、振幅测量、转速测量
    14、压电式传感器应用模块
    1)传感器配置

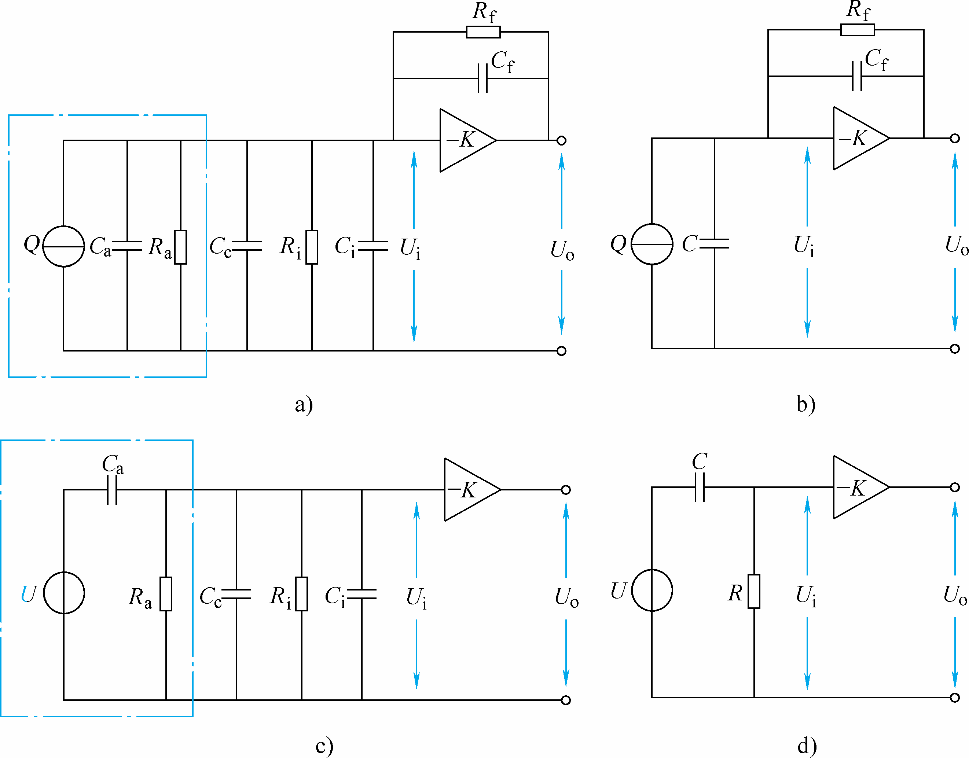

    由电容反馈性放大器和二阶低筒滤波器组成
    单片机/传感器综合实验箱(图2)
    2)可开设实训项目
    (1)交通检测,闯红灯抓拍原理
    15、生物传感器应用模块
    1)传感器配置
    (1)脉搏 心率传感器
    型号:pulsesensor
    供电电压:DC3.3V 或5V
    2)可开设实训项目
    (1)位移测量、振幅测量、转速测量
    16、无线传感网络传输模块
    1)WiFi通信模块
    型号:ESP8266
    最高传输速率11Mbps
    串口波特率50~230400bps
    工作温度:-40 ~ 125℃
    2)主控制器
    型号:STM32F103VCT6
    内核:ARM 32-bit Cortex-M3
    主频:72MHz
    内存:256Kbytes Flash,64Kbytes SRAM
    3)ZigBee模块
    型号:CC2530F256,无线频率:2.4 GHz
    工作电压:2 V~3.6 V,输出功率:4.5 dBm
    工作温度范围:- 40℃ ~ +125℃
    4)模块功能
    该模块使用STM32F103作为主控制器,完成传感器数据的采集与处理,利用WiFi模块可以将传感器数据上传到移动安卓等网络设备上,利用有线网、无线网等可以远程访问传感器数据;利用ZigBee模块组建无线传感网络。
    传感器综合实验教学平台配件
    1、温度源
    1)工作电压: DC12V/5A(配备电源适配器);
    2)配备K型热电偶、PT100热电阻两种温度传感器;
    3)配备数字温度显示仪表;
    4)采用半导体制冷片进行加热与制冷。
    2、砝码
    1)提供100g*1、50g *1、20g *2、10g *1、5g *1,共205g。
    3、直流电机测速模块
    1)配备5V直流电机;
    2)配备反射式光电开关RPR220,提供一路光电测速信号;
    3)配备霍尔传感器YS1253,提供一路霍尔传感器测速信号;
    4)配备直流电机驱动器L298N,提供直流电机驱动信号;
    5)配备功能切换开关,切换PWM控制与模拟控制调速旋钮;
    6)配备带磁钢三孔光电码盘。
    4、倒车雷达系统
    1)配备超声波发射、接收探头,已固定在可移动滑块上;
    2)配备障碍物挡板及带刻度的导轨。
    5、液位自动控制系统
    1)配备两个带刻度的亚克力水槽;
    2)配备超声波发射、接收探头,并固定在液位自动控制检测板上;
    3)配备两个DC5V水泵及水管。
