• DBYY-CB 液压拆装综合实训装置


    一、设备概述
       液压拆装综合实训装置采用敞开式结构的操作板,可以对各执行元件进行拆装实训实验,为减小拆装时的碰撞而引起的噪音,在台面上铺设有防静电皮垫。同时台面上设有小元器件盒,以防止零件的丢失,由于拆装不损坏桌面故设了一块拆装垫块。实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具,通过对液压元件的拆装实训,观察及了解各零件在液压元件中的作用,加深高技班学生对液压元件结构及工作原理的了解,并能对液压元件的加工及装配工艺有一定的认识,具有很强的实操性。

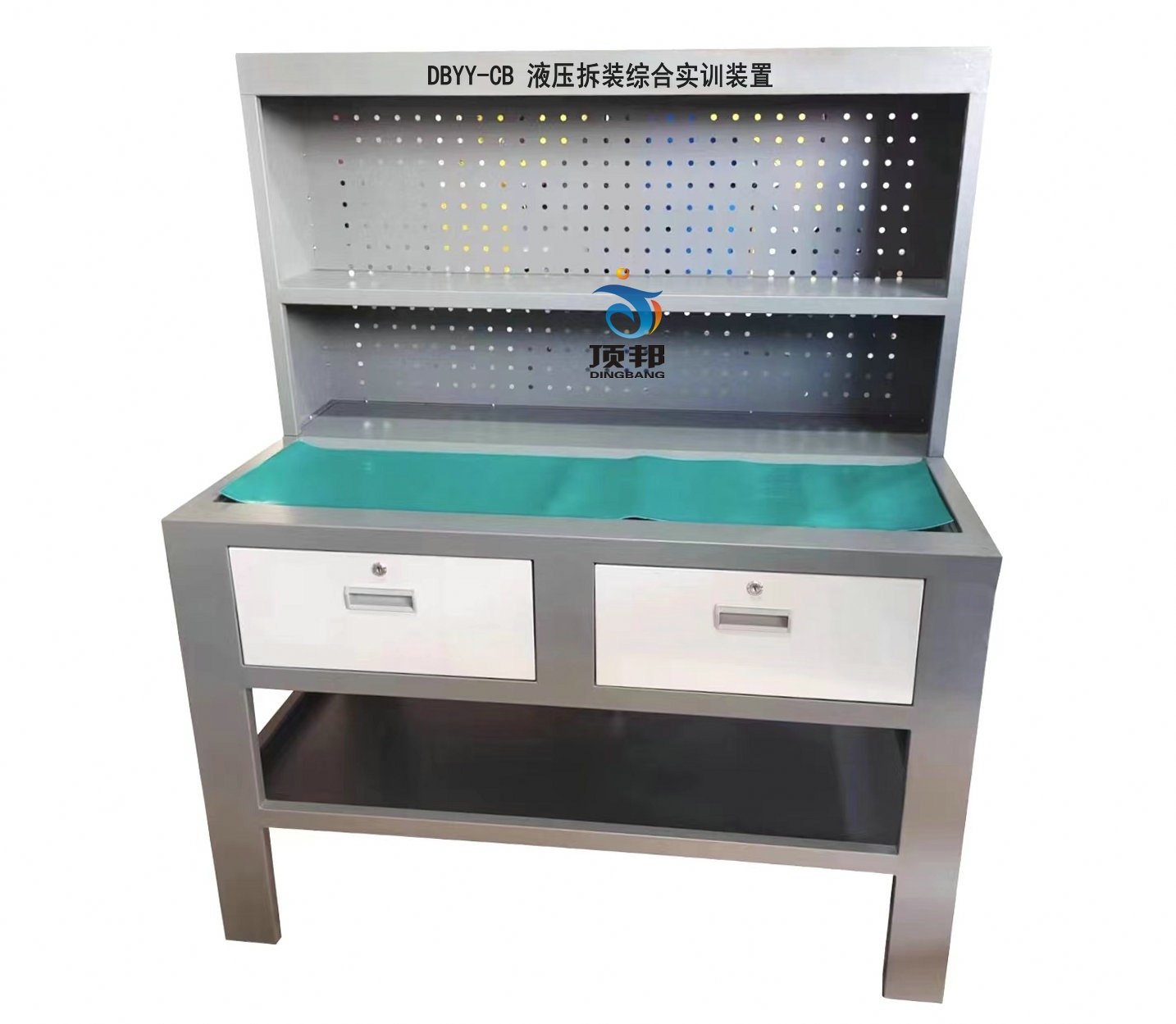

    液压拆装综合实训装置

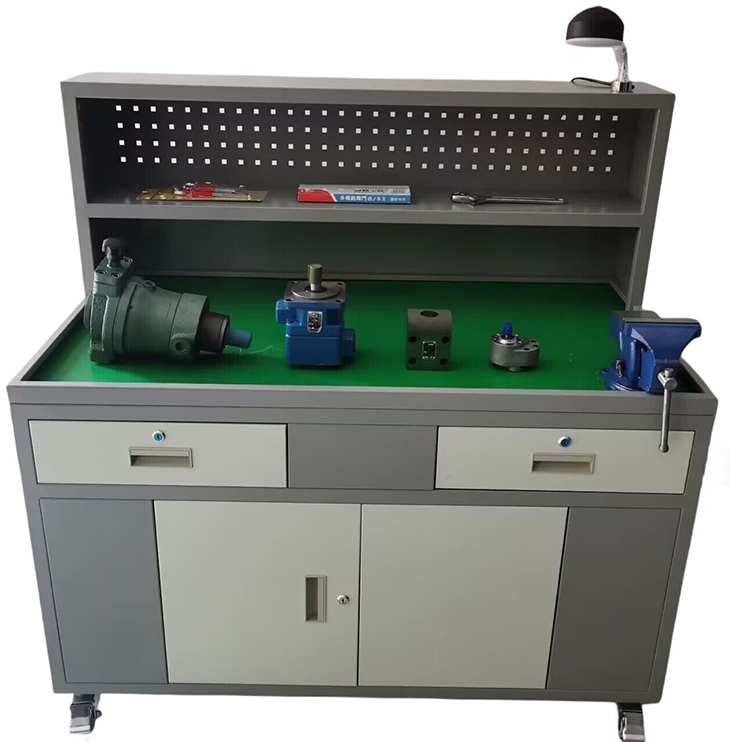

    液压拆装综合实训装置

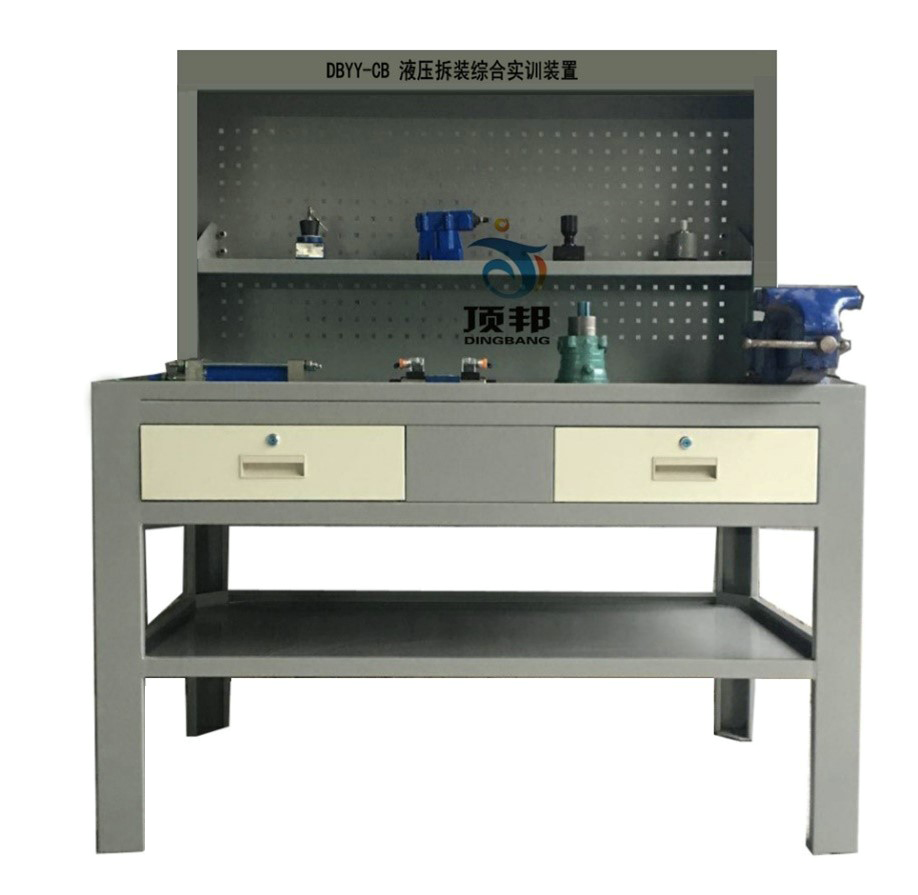

    液压拆装综合实训装置

    二、技术参数
    交流电源:单相AC 2200 V±10 50Hz;
    温度:-10~50℃;
    环境湿度:≤90%无水珠凝结;
    外形尺寸:大约长×宽×高=1200mm×700mm×820mm;
    整机功耗:≤1.0 kVA;
    安全保护措施:实训台桌面采用采用钢质材制作,在台面上铺设有防静电皮垫,同时台面上还有小元器件盒,以防止零件的丢失。具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
    液压拆装仿真控制软件,其界面可清楚的展示液压元器件的内部结构工作过程。通过该软件,用户可以在计算机上进行液压、电气液压知识的学习

    三、功能特点
    1.可以对工业液压元件进行拆装实验。
    2.为减小拆装时的碰撞而引起的噪音,在台面上铺设有防静电皮垫。
    3.台面上还设有小元器件盒,以防止零件的丢失。
    4.设计了一块拆装垫块防止拆装时损坏桌面。
    5.设有机床台灯、交流电源插座。
    6.实训桌表面为双层亚光密纹喷塑工艺处理。
    四、实训项目
    1.油泵拆装实验
    2.液压油缸拆装实验
    3.方向阀拆装实验
    4.压力阀拆装实验
    5.流量阀拆装实验
    五、设备配置

    序号名称主要技术指标数量单位备注
    1实训台1230x700x820mm1铁质双层亚光密纹喷塑结构
    2齿轮泵CB-B101
    3柱塞泵2.5MCY1
    4叶片泵YB-101
    5直动式溢流阀DG-021
    6先导式溢流阀Y-10B1
    7减压阀J-10B1
    8节流阀LI-10B1
    9调速阀Q-10B1
    10液控单向阀IY-25B1
    11三位四通换向阀DSG-01-2C2-D241
    12单杠双作用液压缸MOB40*2001
    13钢皮尺30CM1
    14卡簧钳P1ERS1
    15
    16
    活动扳手6”-150mm1
    10”-250mm1
    17内六角扳手JTECH1
    18拆装垫块
    1元件在块上拆装
    19橡胶垫皮
    1
    20实训指导书实训指导书1
    21油壶五斤装1装废油
    22电源三插118B1
    23机床台灯
    1
    24元件盒
    1放小件
    25台虎钳
    1
    26工具箱
    1
