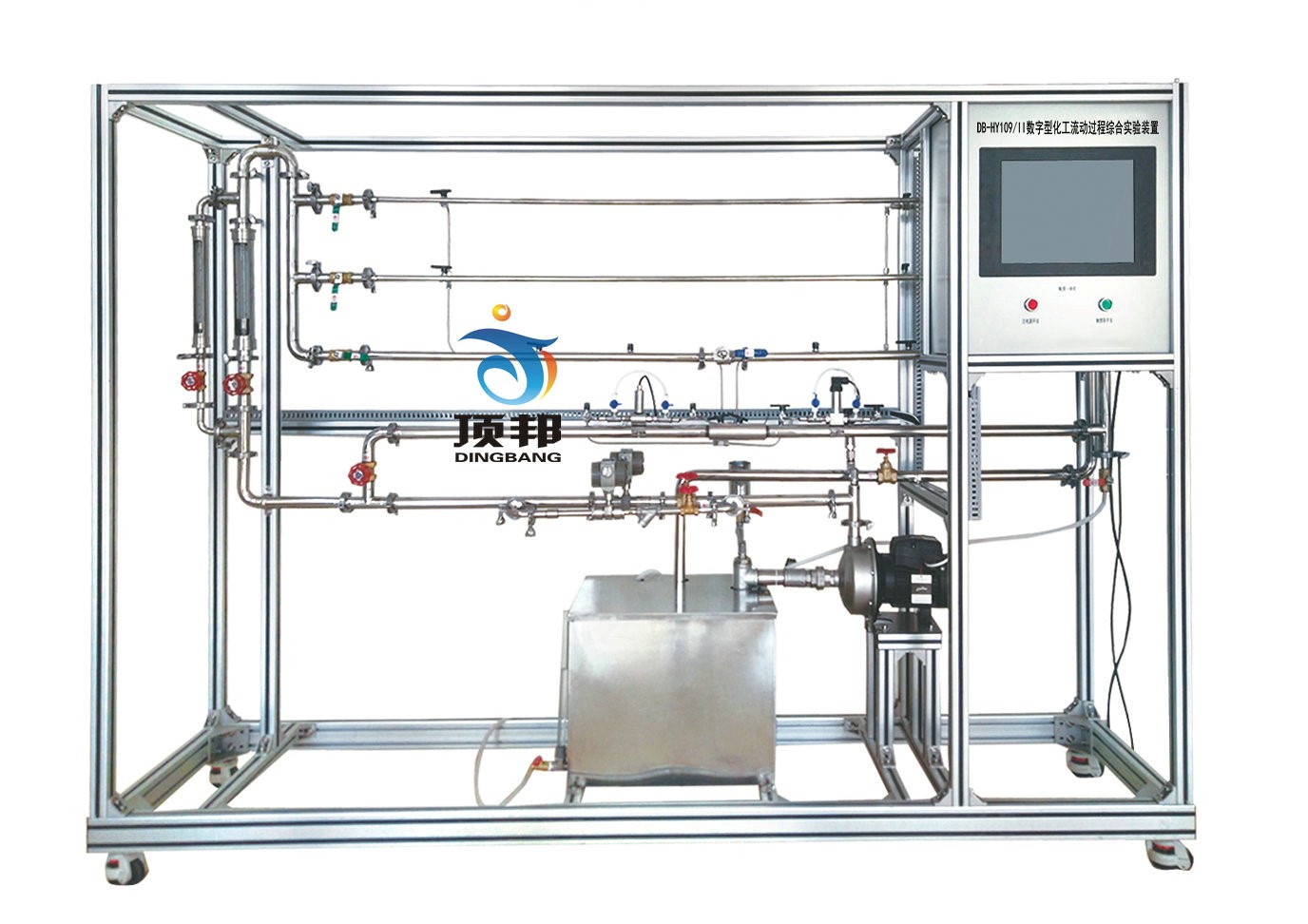

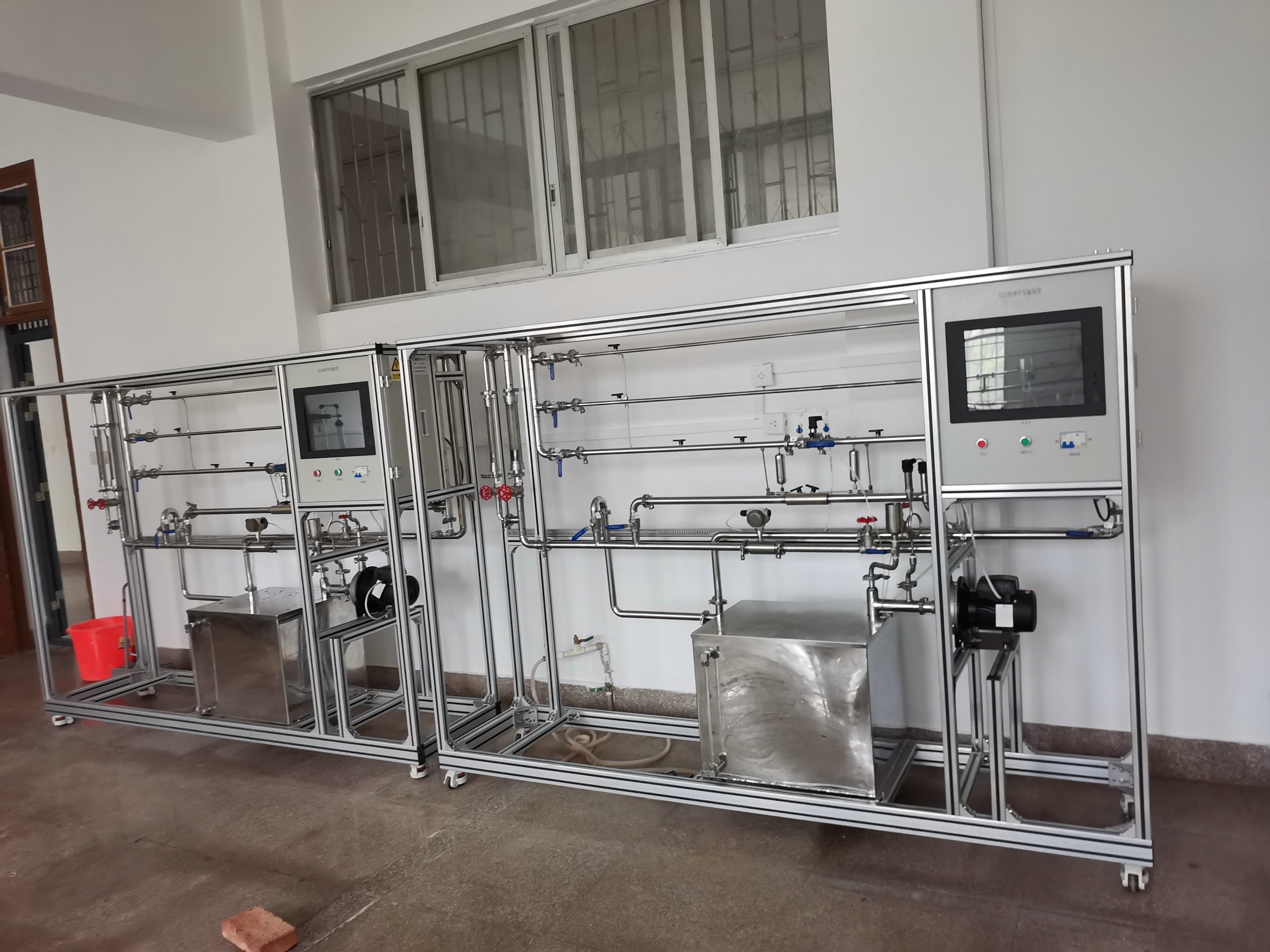

•  DB-HY109/II 数字型化工流动过程综合实验装置
    数字型化工流动过程综合实验装置

    化工流动过程综合实验装置

    化工流动过程综合实验装置


    技术指标                      说        明
    装置特点实验装置数据稳定,重现性好,能给实验者较明确的流体阻力概念。
    2、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
    3、设备布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。
    4、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运,体现了整个装置的工艺完美性。
    6、管路取压采用工业标准均压环方式,取压稳定、准确;采用差压传感器测量,工艺美观,操作方便。
    7、整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。
    8、装置设计可360度观察,实现全方位教学与实验。
    装置功能1. 学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
    2. 掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。
    3. 学习压差传感器测量压差,流量计测量流量的方法。
    4. 学习合理选择坐标系的方法,掌握对数坐标系的使用方法。
    5. 熟悉离心泵的结构与操作方法,了解常用的测压仪表。
    6. 掌握离心泵特性曲线的测定方法、表示方法,加深对离心泵性能的了解。
    7. 掌握流量计的标定方法。
    8. 了解文丘里流量计流量系数C随雷诺数Re的变化规律,流量系数C的确定方法。
    9.全触摸集成化控制,高稳定数据传输,硬件加密。
    设计参数流体阻力:
    光滑管:雷诺数:500~30000,液体流量:20~1600 L/h,压差范围:1~100KPa。常温、常压操作。
    粗糙管:雷诺数:500~30000,液体流量:20~1600L/h,压差范围:5~150KPa。常温、常压操作。
    阀门局部阻力:雷诺数:2000~15000,液体流量:100~1600 L/h,压差范围:10~150KPa。常温、常压操作。
    流量及性能测定:
    文丘里流量计流量:0.2~10m3/h,压差范围:10~150KPa。
    涡轮流量计流量:0.5~15m3/h。
    离心泵特性、管路性能:
    液体流量:0~7.0m3/h,离心泵出口压力:0-0.25MPa,离心泵的扬程(H):0-25m,
    离心泵轴功率(N):0.43-0.85KW,离心泵效率(η):0-60%,离心泵转速:0-2900r/min。
    液体温度:常温。
    公用设施水:装置自带水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。
    电:电压AC220V,功率1.0kW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
    实验物料:清洁自来水,外配设备:无。
    主要设备
    1、粗管测量段:304不锈钢光滑管,管内径d—12mm,管长1500mm
    2、细管测量段:304不锈钢粗糙管,管内径d—10mm,管长1500mm
    3、局部阻力: 304不锈钢局部管,管内径d—20mm,1500mm,上装阀门一个。
    4、DN32涡轮流量计:0.5~15m3/h,分辨率0.01 m3/h,4-20mA远传输出数字显示,流量检测机构。
    5、文丘里流量计:文丘里喉径:Φ13mm,304不锈钢。
    6、LZB-25水转子流量计:流量范围 160~1600 L/h 。
    LZB-10水转子流量计:流量范围16~160 L/h 。
    7、单相矢量变频器,规格:(0-50)Hz。
    8、压差传感器:压差范围:0~150KPa,分辨率0.01 KPa,4-20mA输出数字显示,压力检测机构。
    9、压力传感器:测量范围0-0.6MPa,精度0.5级;负压传感器:测量范围-0.1-0MPa,精度0.5级。
    10、循环水箱:≥100L,304不锈钢,带贮水排空底阀,管路循环回水与泵吸入口间隔板设计。
    11、管路:304卫生级不锈钢材质,采用不锈钢快装活接与管路连接。
    12、温度传感器:Pt100,分辨率0.1℃,精度0.5%,数字显示。
    13、转速:数显,测量范围0~2999rpm,精度1rpm。
    14、304不锈钢离心泵:功率550W,流量范围0-7m3/h。
    15、电器:接触器、开关、漏电保护空气开关。
    16、中央处理器:执行速度0.64μs,内存容量16K,功能:数据处理运算。
    17、模拟模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。
    18、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。
    19、显示终端:采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。
    20、额定电压:220V,总功率:1kW。
    21、外形尺寸:2500×580×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
    22、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理
    念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生
    工程化理念。
    21、配套测控软件可以实现实验数据实时在线采集显示数据、曲线及设备运行状态等。通过WIFI技术实现终端覆盖。

    测控组成
    变量检测机构显示机构执行机构
    水流量涡轮流量计触摸屏变频器
    压差压差传感器触摸屏
    液体温度PT100铂电阻触摸屏
    泵进口压力负压传感器触摸屏
    泵出口压力压力传感器触摸屏
    泵功率功率变送器触摸屏
    电机转速转速传感器触摸屏
