  • 一、概述

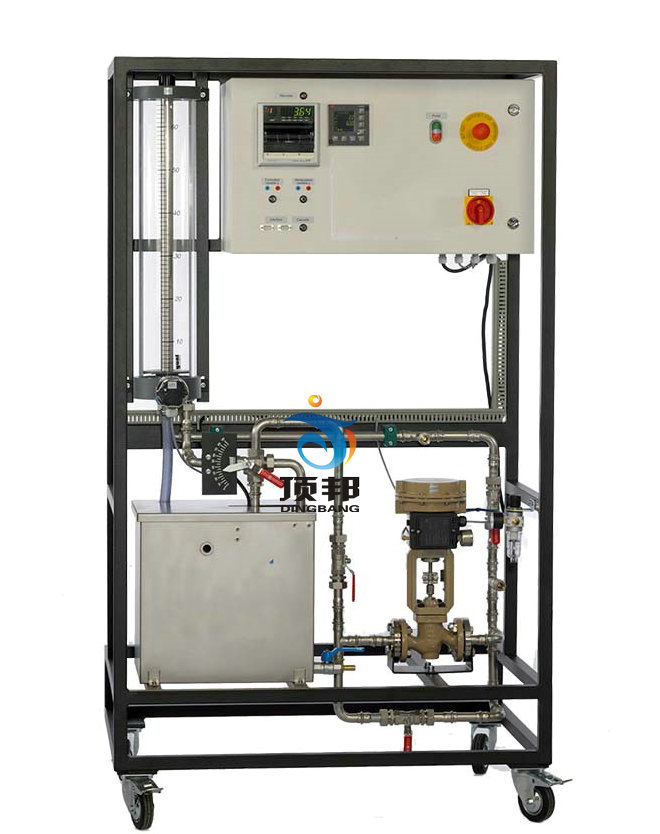

    气动薄膜调节阀实训装置的设计结合了目前大中专院校《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《非电量测量与控制技术》、《过程控制》等课程实训大纲的要求。通过该实训装置的使用和学习，学生能够掌握有关化工仪表及自动化的基本知识，对有关仪表的安装、调试及使用有一定的了解，并对化工生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识。
    气动执行器是用压缩空气驱动启闭或调节阀门的执行装置，又被称气动执行机构或气动装置，不过一般通俗的称之为气动头。气动执行器有时还配备一定的辅助装置。常用的有阀门定位器和手轮机构。阀门定位器的作用是利用反馈原理来改善执行器的性能,使执行器能按控制器的控制信号,实现准确的定位。手轮机构的作用是当控制系统因停电、停气、控制器无输出或执行机构失灵时,利用它可以直接操纵控制阀，以维持生产的正常进行。
    一、设备构成：
    1、位式调节
    由水泵、压力调解阀、电磁阀、水位传感器、位式调节控制仪、上下水箱等组成。
    上水箱中的水位由水位传感器检测信号，并把信号转换成4-20 mmA的标准信号送至控制仪，与给定值比较以控制水位。给定值及控制回差等参数由位式调节控制仪设置。其设置方法及操作方式调节控制仪使用说明书。
    2、PID调节
    由水泵、压力调解阀、电动调节阀、水位传感器、PID调节控制仪、上下水箱等组成。
    3、上水箱中的水位由水位传感器检测信号，并把信号转换成4-20 mmA的标准信号，进入PID控制仪，与给定值比较以控制水位。给定值及控制参数由PID调节控制仪参数设置，其中P、I、D参数可以手动设置，也可以由控制仪进行自整定。其设置方法及操作方式调节控制仪使用说明书。
    4、实验操作步骤：
    把下水箱的水充满；
    接通电源；
    启动水泵，检查系统不得漏水；
    设置给定参数，本设备要小于一米,一般设置0.6米左右（600mm左右）；
    调节模拟输出排水量；
    调节供水压力；
    等控制稳定后读取仪表显示的相关各个参数及液位计的数值，纪录于事先设计的记录表格中；
    二、技术参数
    储存罐：30L
    离心泵功耗：250W、大流量：150L/min、速度：2800min-
    压力传感器：0...100mbar
    控制阀DN20：4,0m?/4-20MA
    尺寸和重量
    长宽高：1000x700x1750mm
    重量：约124Kg
    三、系统组成
    1、被控对象（不锈钢4040）：
    2、动力系统：气泵1套电压220V,压力0.6KG
    3、有机玻璃水箱：1套
    4、储水箱：1套
    5、液位检测：扩散硅压力变送器、电容式压力变送器和扩散硅差压变送器
    6、调节阀：1套电动控制气动
    7、阀门：若干
    8、智能调节仪：2个
    9、开关电源：1个漏电保护器：1个控制开关：2个
    阀技术参数：
    1、全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。
    2、阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。
    3、执行机构采用多弹簧结构，高度减少30％。重量减轻30％。
    4、波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。
    5、调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合
    阀体、阀盖：HT200、ZG230-450、ZGlCr18Ni9Ti
    阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
    软密封阀芯：增强聚四氟乙烯
    填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
    垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
    膜盖：A3
    波纹膜片：丁腈橡胶夹增强涤纶织物
    弹簧：60Si2Mn
    阀杆、推杆：2Cr13、1Cr18Ni9Ti
    衬套：2Cr13
    公称通径 DN mm20
    额定流量系数Kv直线6.9　
    等百分比6.3
    额定行程 L(mm)16
    膜片有效面积 (cm2)280
    信号范围 (kPa)20 ～ 100
    气源压力 (MPa)0.14
    固有流量特性直线、等百分比
    固有可调比50
    允许泄漏量硬阀座不平衡型： IV 级 软阀座： VI 级
    公称压力 PN(MPa)1.0
    工作温度 ( ℃ )常温型-20 ～ 200





    四、基本实训项目
    1、实训装置的结构组成和系统认识
    气动薄膜阀实训系统认识
    气动薄膜阀实训装置硬件组成
    气动薄膜实训系统软件介绍
    气动薄膜离心泵的性能参数和特性曲线
    气动薄膜电动调节阀的工作原理及特性认识
    气动薄膜电动调节阀工作原理概述
    气动薄膜调节阀的流量特性测试
    气动薄膜电动调节阀的流量系数
    气动薄膜电动调节阀的主要技术指标
