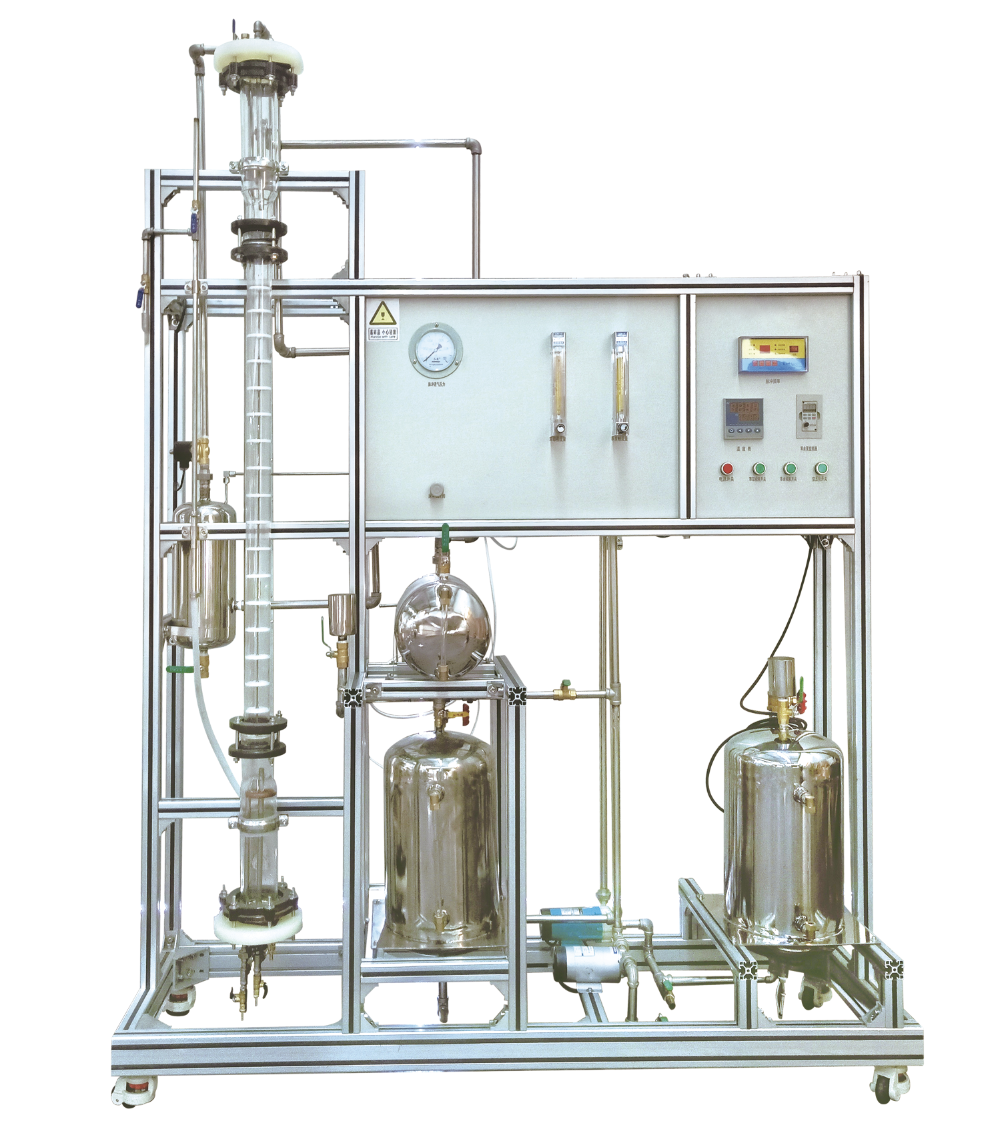

- DB-DNG02 脉冲筛板萃取塔实验装置
技术指标 说 明 装置特点 1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察，实现全方位教学与实验。装置功能 1、了解脉冲筛板萃取塔的结构。
2、掌握脉冲筛板萃取塔性能的测定方法。
3、了解筛板萃取塔传质效率的强化方法。主要配置 筛板萃取塔、空压机、流量计、脉冲控制器、电磁阀、水泵、填料、储液罐、缓冲罐、数字显示仪表、304不锈钢框架。 公用设施 水：装置自带不锈钢水罐，连接自来水接入。 实验物料：水--- 煤油。
电：电压AC220V，功率2KW，标准单相三线制。技术参数 1、筛板萃取塔，塔两端直径较大部分为上澄清段（油水分离）和下澄清段。中间为两相传质段，在塔的下澄清段装有脉冲管和轻相分布器；在上澄清段设有重相分布器、轻相出口以及缓冲器。萃取操作时，由脉冲发生器提供的脉冲气流使塔内液体作上下往复运动，迫使液体经过筛板使分散相破碎成较小的液滴分散在连续相中，并形成强烈的上下湍动，从而促进传质过程的进行。3、进料泵：MP型磁力驱动泵：功率15Ｗ，数量2台。
2、玻璃筛板塔：外径Ф60mm，有效高 1000mm，板间距50~100mm；上、下扩大段直径Ф100mm，高200~300mm。
4、流量计：玻璃转子流量计2.5-25L/h，数量2支。
5、空压机：无油静音空压机，功率750W。最大工作压力0.7Mpa，带油水分离器。
6、脉冲控制仪：无触点脉冲控制仪，电压220V，功率40W，脉冲间隔时间0.8-30s。
7、调压器：工作压力0-0.3Mpa。
8、回收槽：容积20L，304卫生级不锈钢。
9、轻相罐：容积20L，304卫生级不锈钢。
10、重相槽：容积20L，304卫生级不锈钢。
11、宇电AI501数字转数显示仪。
宇电AI702M多路温度显示仪。
12、转速传感器：霍尔开关。
13、温度传感器：Pt100，显示分度0.1℃ 。
14、电器：接触器、开关、漏电保护空气开关。
15、304不锈钢管路、管件及阀门。
16、仪表柜：测控、电器设备在实验架上。
17、外形尺寸：1600×550×2200mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
16、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，包含安全警示标识，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。测控组成 变量 检测机构 显示机构 执行机构 液体温度 PT100铂电阻 数字仪表 无 进气脉冲 脉冲控制仪 脉冲控制仪 电动阀 液体流量 转子流量计 转子流量计 手动阀控 振动频率 霍尔开关 转数显示仪 调速器
