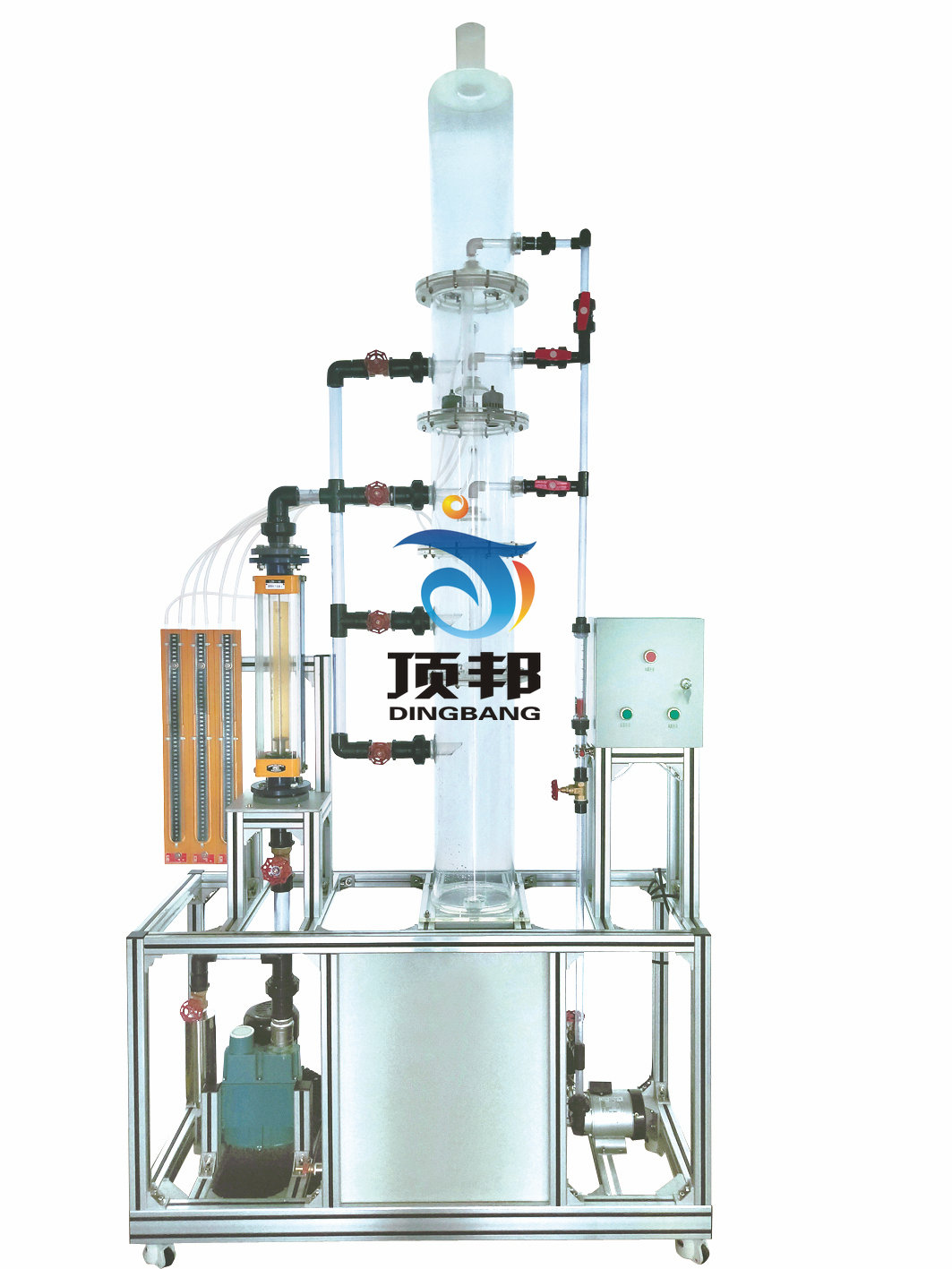

• DB-LLZ02 板式塔流体力学实验装置

    板式塔流体力学实验装置



    板式塔流体力学实验装置


    技术指标                     说     明
    装置特点1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
    2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
    3、本实验装置塔体部分采用全透明优质有机玻璃制作,实验现象清晰,方便学生观察。
    4、分别采用三种(筛板、浮阀、泡罩)不同的经典塔板,有助于开阔学生视野。
    5、塔体进气位置可调,可验证不同塔板的泛塔气速。
    6、装置设计可360度观察,实现全方位教学与实验。
    装置功能1、了解板式塔的基本构造,观察板式塔工作时塔板上的水力状况。
    2、学会识别板式塔内出现的几种操作状态,并分析这些操作状态对塔性能的影响。
    3、测定不同类型板式塔(筛板、浮阀、泡罩)的水力学特性,并了解其特点。
    设计参数常压、常温操作。
    板式塔:筛板、浮阀、泡罩。
    筛板、浮阀、泡罩塔板压降:1-5KPa。
    液体流量:25-250L/h。
    气体流量:4-40 m3/h。
    公用设施水:装置自带水箱循环使用。
    电:电压AC220V,功率1.0kW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
    气:空气来自风机(自带气源)。
    实验物料:水---空气,外配设备:无。
    主要设备1、有机玻璃塔体(筛板、浮阀、泡罩):φ200×2000mm ,板间距300mm。
    2、塔底水封槽:500×400×400 mm,304不锈钢材质,水可自动放净。
    3、液体转子流量计:流量范围25—250 L/h。
    4、气体转子流量计:流量范围4—40 m3/h。
    5、筛孔板:φ3mm孔,等腰三角形排列,开孔率 5.5%。
    6、泡罩板:φ50 泡罩3个。
    7、浮阀板:φ39标准F型浮阀3个,最小开度2.5,最大开度8.5。
    8、U型型管压差计,±4000Pa。
    9、鼓风机:旋涡气泵,功率 750W。
    10、不锈钢水泵:功率260W。
    11.接触器、开关、漏电保护空气开关。
    12.仪表柜:测控、电器设备在实验架上。
    13.外形尺寸:1300×550×2500mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
    14.工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理
    念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生
    工程化理念。
    测控组成变量检测机构显示机构执行机构
    液体流量转子流量计就地显示手动
    气体流量转子流量计就地显示手动
    塔体压降U型管压力计就地显示
