- 一、设备概述气动实训箱是根据《液压与气压传动》、《气动控制技术》等通用教材的内容要求，同时吸收了该专业广大师生的建议，经过精心设计及与继电器控制器的完美结合,使气动原理与自动控制理论能得到有效的运用。该系装置除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，是机电一体化专业不可多得的实验设备。
该系统适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》等相关课程的教学实验，同时也可作为机、电和气动一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等。

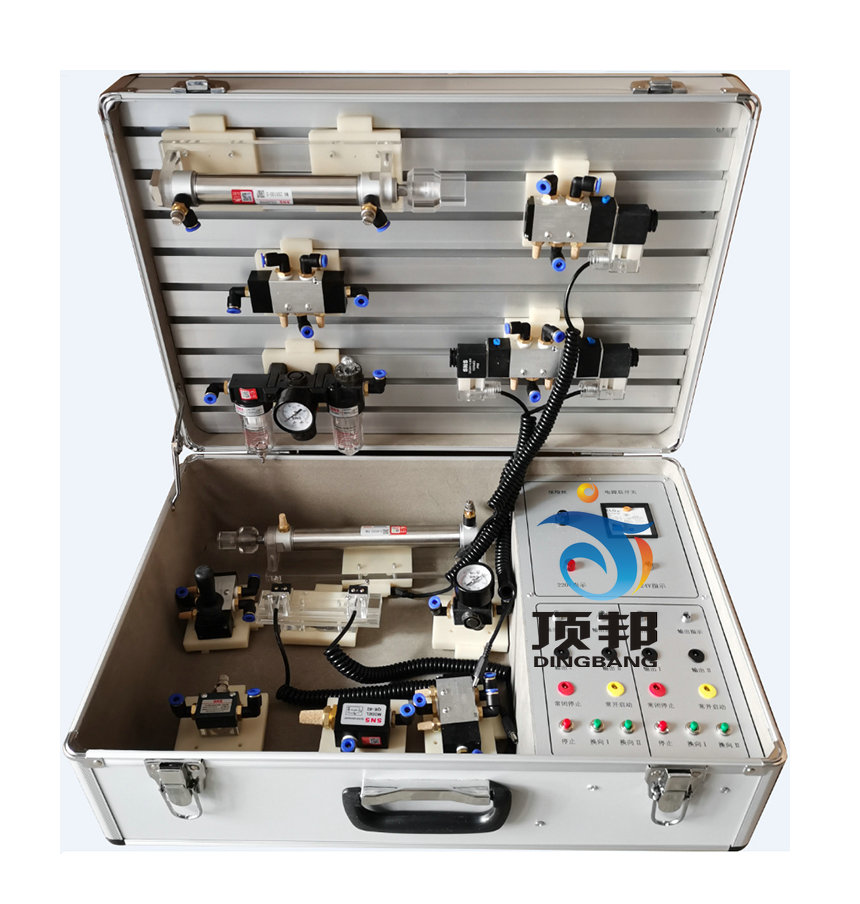

气动实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验，适合职业院校液压与气动传动技术等课程的实训教学需要.
微型空气压缩机(客户自备)，
◎ 供电电压：三相五线 AC 220 V±5%，50Hz；
◎ 控制电压：DC24V；◎ 工作环境温度：－5℃～40℃；
◎ 安全保护措施：安全性符合相关的国标标准；
◎ 气动实训箱外形尺寸（长×宽×高）：550mm×350mm×200mm；
二、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸连续往复动作回路
10、卸荷回路
11、快速排气阀应用回路
三、气动实训箱配置清单序号 分 类 元 件 名 称 数 量 1 实验箱 气动实验箱 1 2 组合元件
单作用缸 QGX25ⅹ100 1 双作用缸 QGX25ⅹ100 1 三联件 AC2000 1 手动换向阀 H210—08 1 单电磁换向阀（二位五通）4V210-8（DC24V） 1 双电磁换向阀（三位五通）4V230-8（DC24V） 1 单气换向阀（二位五通）4A210—08 1 双气换向阀（二位五通）4A210—08 1 行程阀（机控）MOV—2 1 行程阀（按钮）MOV—3A 1 快速排气阀1/4 QE—02 1 单向节流阀RE—02 1 3 附 件 气管 PU6ⅹ4 10米 4 电器配件 行程开关（装在缸体上） 2个 6 工具 剪刀 1把 活动板手 1把 消声器（小）1/8 2只 消声器（大）3/8 1只 三通（T型三通）? 6 4只 三通（Y型减径三通）? 8—? 6 1只 四通? 6 2只 L型（螺纹二通）601 2只 L型（螺纹二通）602 2只 气孔塞头? 6 5只 生料带 1个 保险丝3A 2只 7 资料 使用说明书 1册
友情提示：
1、货品验收：阁下收货时请检查气动实训箱的货品外观，核实气动实训箱的数量及配件，拒收处于受损状态的气动实训箱；
2、质保：顶邦将为阁下提供气动实训箱产品说明书内的质保条件和质保期，在质保范围内提供对气动实训箱的免费维修，超出条件承诺时提供对气动实训箱的有偿维修；
3、退换货：阁下单方面原因导致的气动实训箱选型错误或气动实训箱购买数量错误，造成气动实训箱的退换货要求，将不被接受；
4、货期：气动实训箱的发货期为参考值，如您需要了解气动实训箱的精确货期，请与顶邦的销售人员联系；
5、如阁下对气动实训箱有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关气动实训箱的咨询。
