  • 一、系统简介

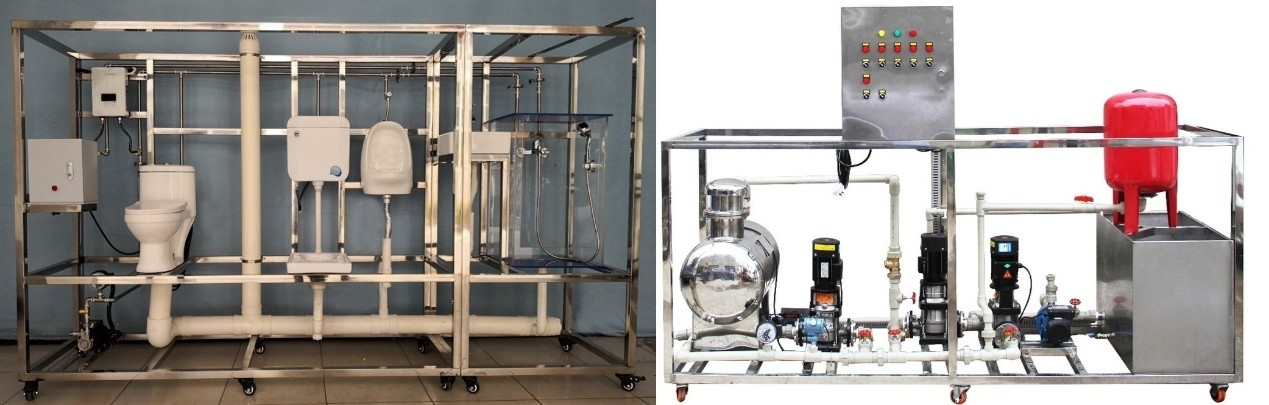

    建筑给水排水实验系统由管道系统与供水设备两大部分组成，如下图所示：
    建筑给水排水实验系统
    管道系统由给水管道与排水管道系统组成，给水管道可按需求布置成下行上给、上行下给等方式，按照排水通气方式的不同可分为如下几个管道系统模块，无通气排水模块，伸顶通气排水模块，通气立管通气排水模块，苏维托排水模块，旋流排水模块，自循环通气排水模块；
    建筑给水排水实验系统

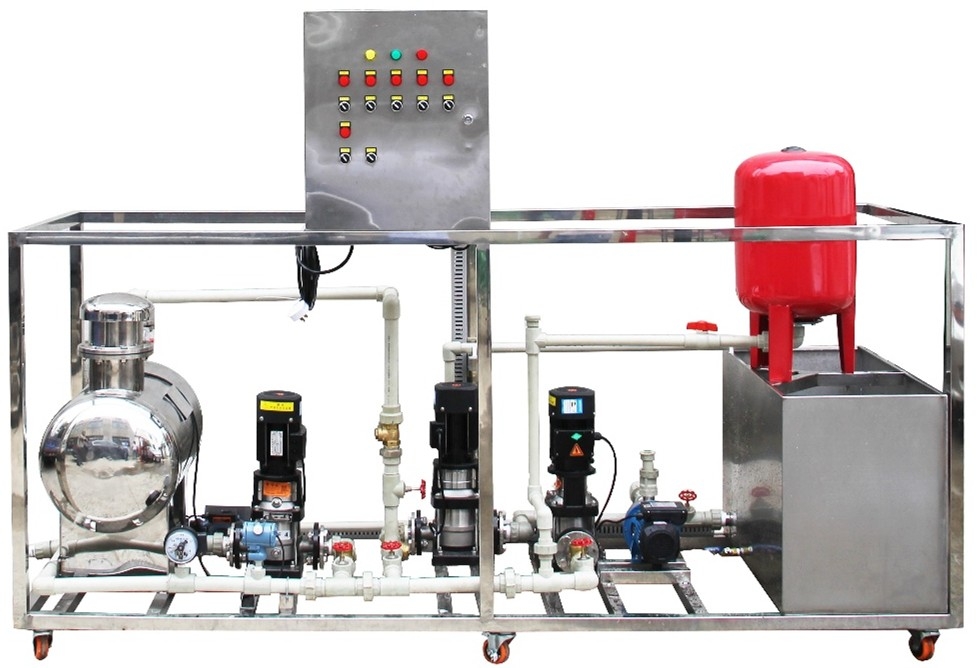

    供水部分（图片仅供参考）
    供水设备按照需求可分为如下几个模块，水泵供水模块、水泵-水箱供水模块、气压供水模块、变频供水模块、无负压供水模块。如上几个模块可根据需求自主选择组合，可实现实验演示功能如下：
    建筑给水排水实验系统

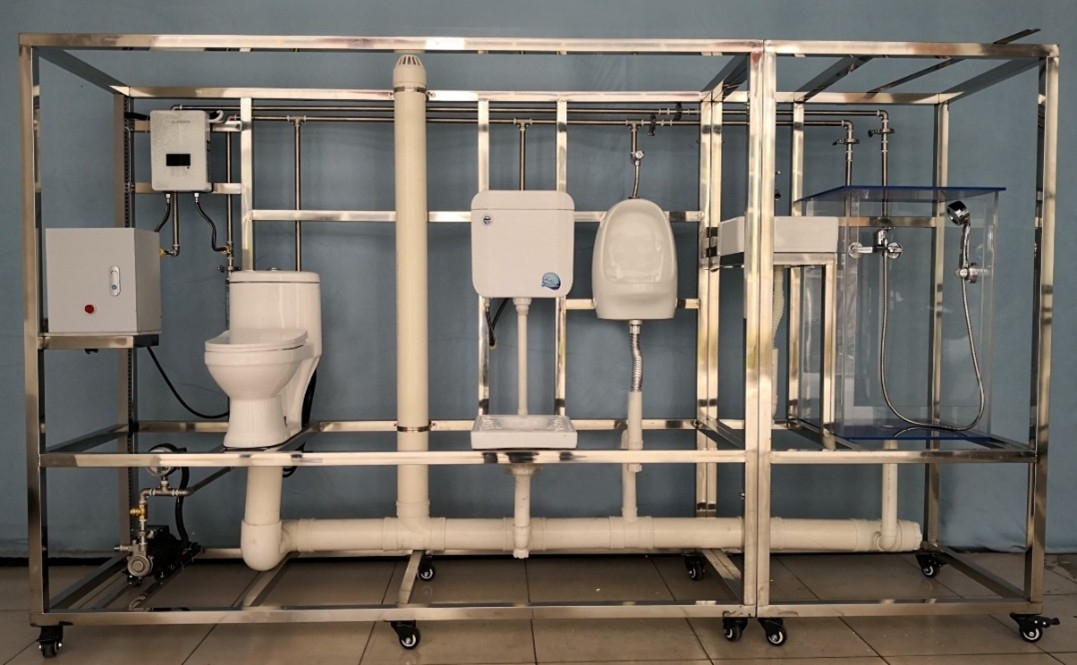

    用水排水部分（图片仅供参考）
    1、室内给水系统，可演示如下多种供水方式与管网布置形式。
     演示水泵供水方式
     演示水泵-水箱联合供水方式
     演示气压供水方式
     演示变频供水方式
     演示无负压供水方式
     演示下行上给管网布置模式
     演示上行下给管网布置模式
    2、室内排水系统，可演示如下多种排水管道的布置形式。
     演示无通气排水
     演示伸顶通气排水方式
     演示通气立管通气排水方式
     演示苏维托配件排水方式
     演示底层单独排出排水方式
     演示旋流排水方式
     演示自循环通气管道系统
    3、通过控制管道中水的流态，可演示压力流管道、重力流管道水流现象，如：
    层流、紊流、水舌、水膜流、水塞流、附壁螺旋流
    4、室内供水自动控制系统，如上图2所示，可演示不同供水系统的设备组成与自动控制系统的工作原理。
     水泵供水系统的配电系统组成与控制方式、原理
     气压给水的自动控制系统组成与工作原理
     水泵-水箱联合供水系统控制系统组成与工作原理
     变频供水控制系统组成与工作原理
     无负压供水控制系统组成与工作原理
    二、系统模块组合方案
    建筑给水排水实验系统采用模块化设计方案，可以根据不同的教学需求与场地条件进行自主定制。
    序号 设备名称 功能简介
    1 低位水箱 演示系统水源
    2 集水槽 演示系统集水、排水
    3 苏维托排水模块 苏维托排水系统结构与流态演示
    4 单立管排水模块 单立管排水系统结构与流态演示
    5 双立管排水模块 双立管排水系统结构与流态演示
    6 自循环排水模块 自循环排水系统与流态演示
    7 旋流排水模块 旋流排水系统结构与流态演示
    8 无通气排水模块 无通气排水系统结构与流态演示
    9 水泵水箱供水模块 水泵水箱联合供水系统结构组成与运行原理演示
    10 水泵供水模块 水泵供水系统结构组成与运行原理演示
    11 气压供水模块 气压供水系统结构组成与运行原理演示
    12 变频供水模块 变频供水系统结构组成与运行原理演示
    13 无负压供水模块 无负压供水系统结构组成与运行原理演示
