• 一、设备概述:
      安全用电实训装置适用于《电气安全工程》.《安全用电》.《电工作业》.《电工技术》.《电力工程概论》等课程教学实训。学员可通过实训教学,熟悉各种电气事故的原因和预防电气事故的实用操作措施,从而使学员了解电气事故、重视电气事故、提高现场预防事故和解决气事故的能力。
    安全用电实训装置可以学习电网的多种连接方式、多种常用的线路保护方式,比如直接接触电击防护、间接接触电击保护、以及安全设备选择。
    安全用电实训装置采用台式模块化(挂板)结构,可扩展性强。教学模型均安装在挂板上,使实训元件更加直观,方便学员学习掌握。

    安全用电实训装置

    安全用电实训系统


    安全用电实训考核装置

    二、设备特点
    1、多重、可靠、全面的安全保护

    安全用电实训装置电源总开关采用可靠性漏电保护断路器,一旦漏电能在0.1秒内切断电源;二是实验台采用三相五线制电源,实验台金属外壳安装专用接线端子,保证设备可靠接地;三是采用无触及性实验插座,完全避免了无意识触电。
    2、完善的硬件配置:

    安全用电实训装置所需各种电源、仪表、负载、电子元件、电路模块等有机结地合在一起,配套齐全。电气控制线路或电子线路元件都装在作为挂板的安装板上,操作方便、更换便捷,可扩展其它功能或开发新实验。
    3、设备扩展方便:模块式结构,挂箱更换方便,便于组织各种实训项目、方便升级。
    4、设备的可靠性:元件连接在端子,学生从端子上插线或接线,训练学生理论联系实际的基本技能。
    5、可进行电工实训项目教学法的各种项目。
    三、技术性能
    1、工作电源:三相五线,AC380V±10%,50HZ
    2、功率:Pmax小于300W
    3、环境温度:-30℃-40℃;相对湿度:≤90%
    4、重量: 80kg
    5、外形尺寸:1700mm×750mm×1500mm
    四、实验项目
    兆欧表的使用
    接地电阻测试仪的使用
    电流感知实验
    模拟人体阻抗实验
    模拟人体跨步电压触电实验
    IT系统绝缘监视模拟实验
    特低安全电压的认识实验
    安全隔离变压器的认识及安全原理实验
    电网IT系统模拟实验
    电网TT系统模拟实验
    TN系统模拟实验
    TN系统电网设备接地部分设备接零危害模拟
    TN系统零线断线与设备漏电模拟
    TN系统零线断线与不平衡负荷模拟
    等电位连接模拟实验
    漏电保护器原理模拟实验
    安全标志牌的认识实验
    五、设备构成

    序号名称规格型号数量图例

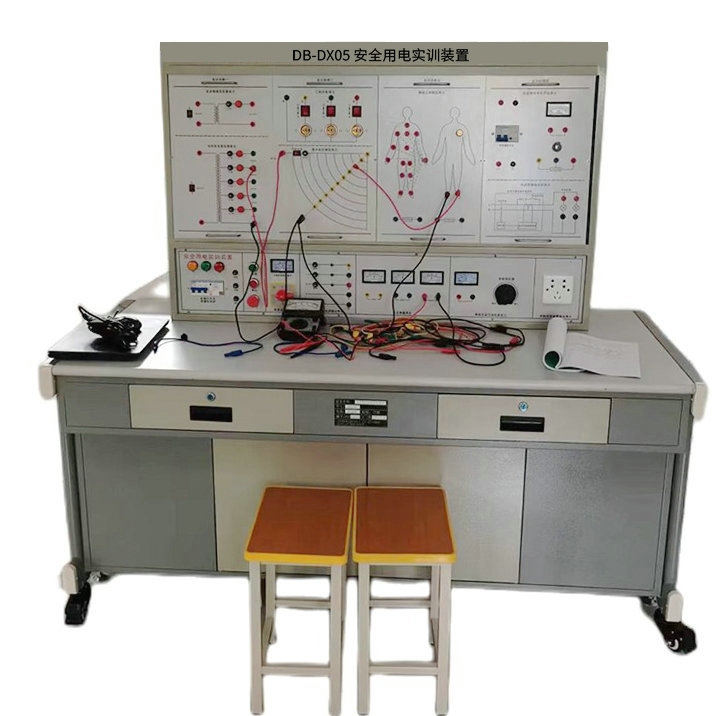

    1安全用电实训装置金属台+木质台面+电源控制+实训面板1台

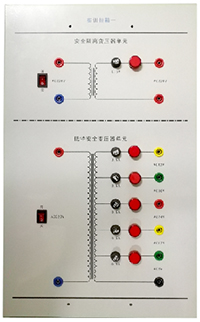

    2安全用电挂箱1完成安全变压器,特低安全电压的认识实验1块安全用电挂箱

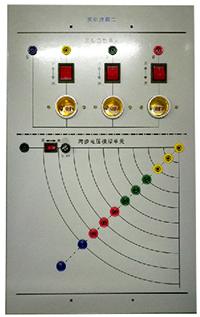

    3安全用电挂箱2完成模拟人体跨步电压触电实验1块安全用电挂箱

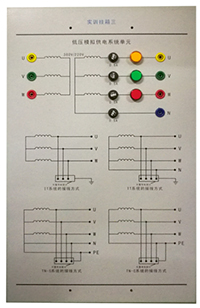

    4安全用电挂箱3完成以下实验
    1、安全隔离变压器的认识及安全原理实验2、电网接线方式模拟
    3、电网IT系统模拟实验
    4、电网TT系统模拟实验
    5、TN系统模拟实验
    1块安全用电挂箱

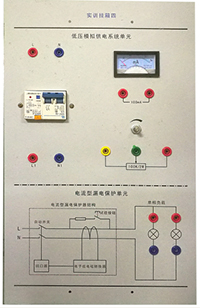

    5安全用电挂箱4完成电流型漏电保护实验、电流感知实验1块安全用电挂箱

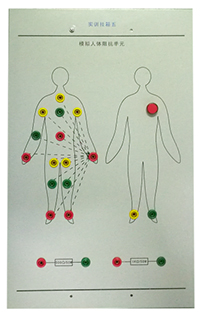

    6安全用电挂箱5完成以下实验
    1、模拟人体阻抗实验
    2、模拟人体跨步电压触电实验
    3、人体不同电流途径的伤害

    1块安全用电挂箱

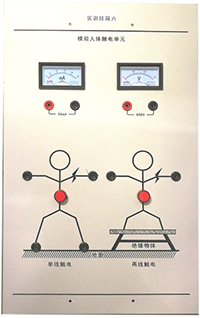

    7安全用电挂箱6完成人体触电模拟1块安全用电挂箱

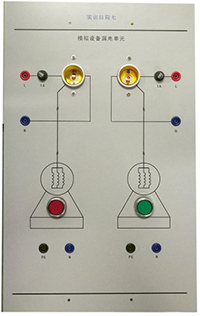

    8安全用电挂箱7完成以下实验
    1、TN系统电网设备接地部分设备接零危害模拟
    2、TN系统零线断线与设备漏电模拟
    3、TN系统零线断线与不平衡负荷模拟
    4、等电位连接模拟实验
    1块安全用电挂箱
    9兆欧表完成兆欧表的使用1台

    六、配置清单

    序号名称规格型号数量
    1安全用电实训装置金属台+木质台面+电源控制+实训面板1台
    2安全用电挂箱1安全变压器单元、特低安全电压单元1块
    3安全用电挂箱2三相负载、跨步电压1块
    4安全用电挂箱3电网接线方式模拟1块
    5安全用电挂箱4电流型漏电保护实验、电流感知1块
    6安全用电挂箱5跨步电压模拟、人体阻抗实验1块
    7安全用电挂箱6人体触电模拟1块
    8安全用电挂箱7设备漏电模拟1块
    9指针式万用表
    1只
    10测电笔
    1支
    11兆欧表 0~1000兆欧1只
    12实验指导书
    1本
