• 一、功能:
       热工测量实验装置是了解测量及测量误差的基本概念,测量的一般方法,表示方法和误差的处理方法,以及评估测量仪表质量优劣的技术指标等内容。重点是热工仪表的基本组成及其功能。感受件直接与被测量对象相联系,感受被测参数的变化,并将被测参数信号转换成相应的便于进行测量和显示的信号输出。中间件将感受件输出的信号直接传输给显示件或进行放大和转换,使之成为适应显示元件的信号。显示件向观察者反映被测参数的量值和变化。

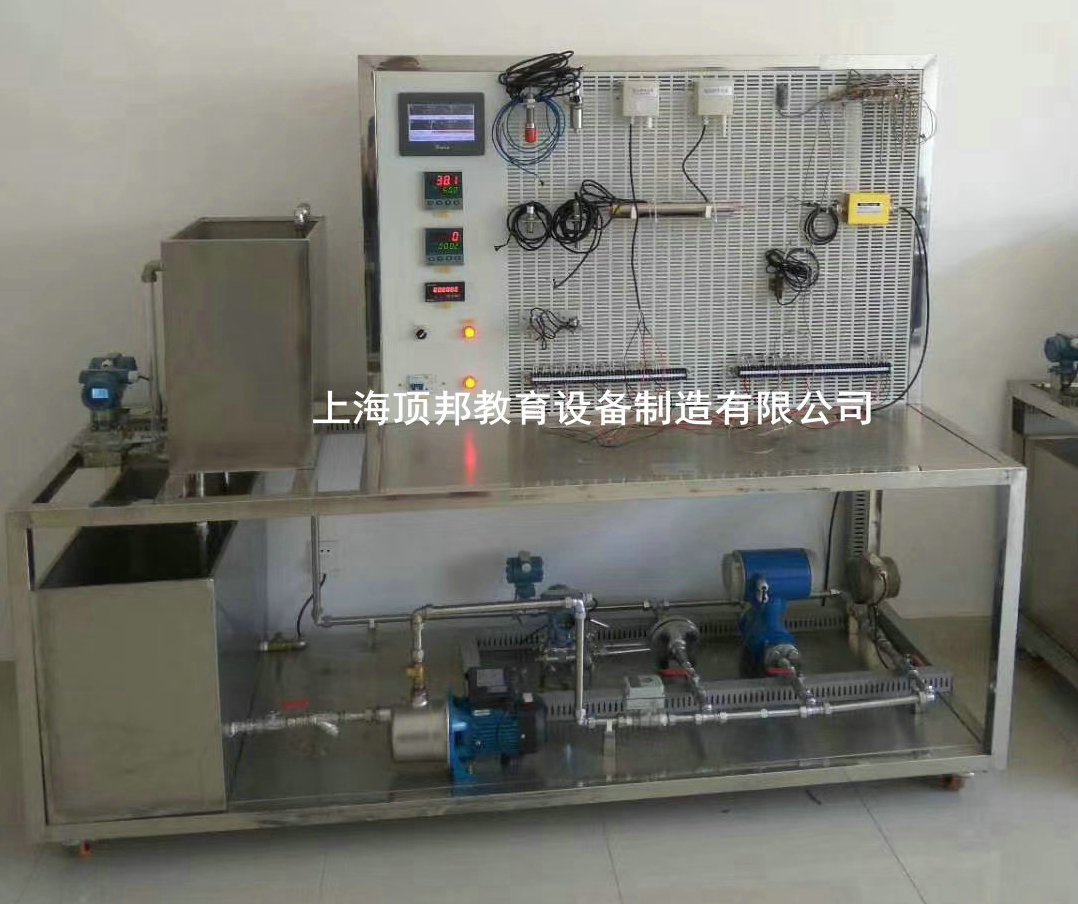

    热工测量实验装置
    热工测量实验装置
    热工测量实验装置

    二、设备配置
    1、电源:单相交流220V±10%50HZ
    2、作环境:环境温度范围为-5~+40℃相对湿度<85%(25℃)海拔<4000m
    3、装置容量:<3kVA
    4、测参数据:压力、温度、流量、液位测量仪表。
    三、系统组成
    1、热工测量实验装置系统通过产品说明、零件展示、装配演示、原理展示四个方面,讲述了霍尔位移传感器、霍尔转速传感器、压电传感器、湿敏传感器、气敏传感器、电涡流传感器、磁电传感器、差动电容传感器、差动变压器、金属箔应变传感器、扩散硅压力传感器、光纤位移传感器、光电转速传感器、集成温度传感器、K型热电偶、E型热电偶、PT100铂电阻等17个常用传感器。
    2、零件展示:单独展示传感器的各个组成元件,观察零件的结构、材质以及材质类型。
    3、装配演示:以真实的形式展示传感器的装配过程,让学生直观了解传感器的组成结构。
    4、装配方法。具有快速装配、慢速装配、放大、缩小、旋转视图等功能。
    5、原理展示:通过位移测量、振动测量、转速测量、环境测量等具体应用实例来展示传感器的基本原理,并可动态显示实验结果,以此加深学生对传感器的了解。
    热工测量实验装置由四个基本环节组成:传感器、变换器或变送器、传输通道和显示装置等组成。
    四、实训功能
    1.能实现传感器的认知;
    2.能实现离心泵的工作原理及特性认识;
    3.能实现电动调节阀的工作原理及特性认识
    4.能实现智能调节仪的认识和使用
    5.能实现流量积算仪的认识和使用
    6.能实现无纸记录仪的认识和使用
    7.能实现涡轮流量计的工作原理认识和校验
    8.能实现电磁流量计的工作原理认识和校验
    9.能实现孔板流量计的工作原理认识和校验
    10.能实现差压变送器的工作原理认识和使用
    11.能实现扩散硅压力传感器的工作原理认识和操作
    12.能实现扩散硅液位传感器的工作原理认识和校验
    13.能实现电容式液位传感器的工作原理认识和校验
    14.能实现差压液位传感器的工作原理认识和校验
    15.能实现Pt100铂热电阻的工作原理认识
    16.能实现平衡电桥的工作原理认识
    17.能实现T型热电偶的工作原理认识
    18.能实现半导体热敏电阻的工作原理认识
    19.能实现传感器的零点和迁移的认识
