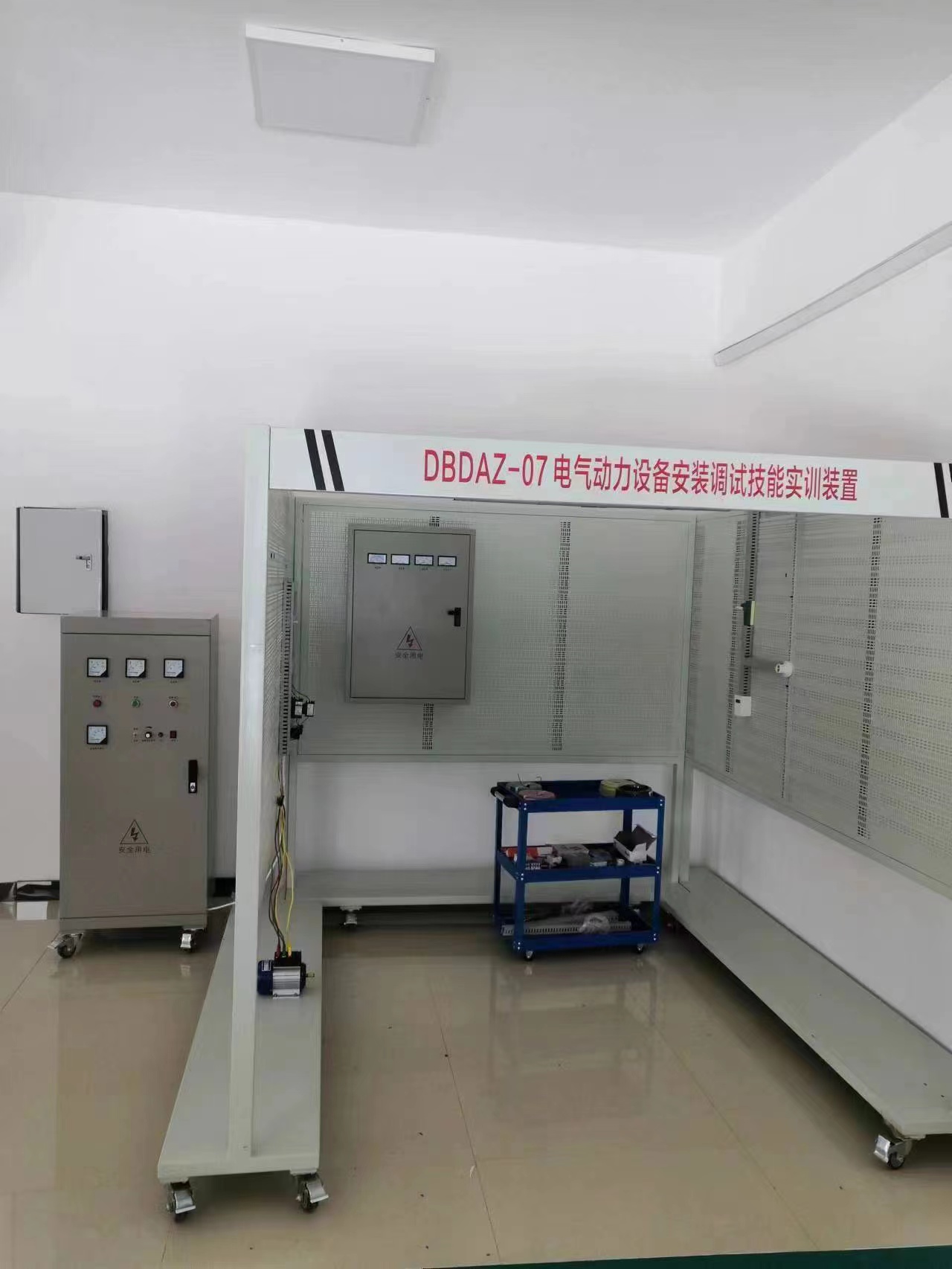

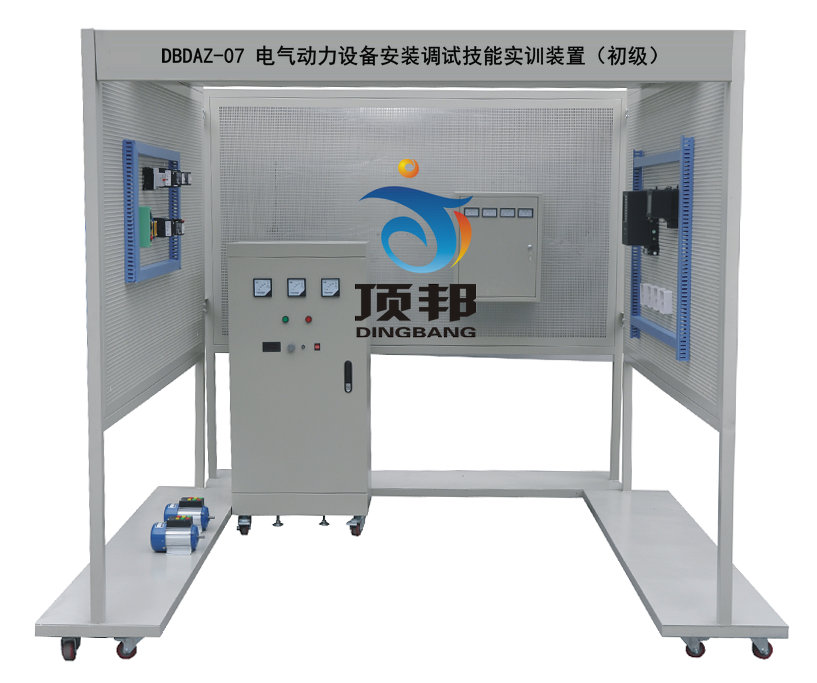

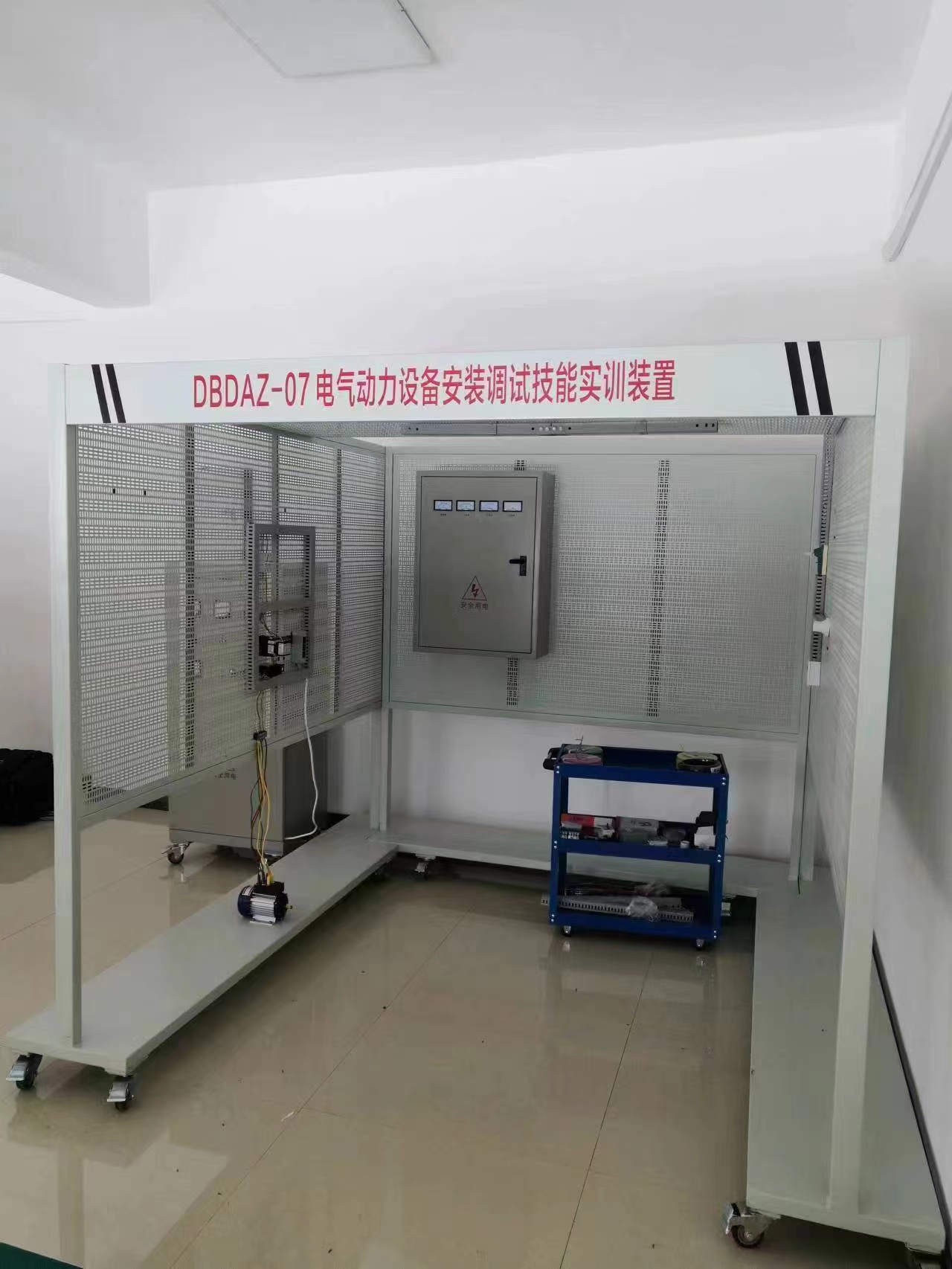

- DBDAZ-07 电气动力设备安装调试技能实训装置(初级)一、 概述
“DBDAZ-07 电气动力设备安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的实训设备,可完成《电气设备安装工(初级)》的电气设备安装调试技能实训,是各职业院校、技工学校、培训中心等单位对电气设备安装工技能培训的理想设备,同时也是初级电气设备安装工技能考核的理想鉴定设备。
二、 特点
该实训设备在结构上以建筑模型(包含了电缆敷设备管模拟、二次接线及室内布线等典型结构)为基础,由电缆敷设、小型配电箱安装、线管布线、电动机的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。
电缆线路施工采用角钢挑架真实模拟现场电缆施工,包括低压电缆终端及中间接头的制作。
三、技术性能
1.输入电压:三相四线制380V±10% 50HZ
2.工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃) 海拔<4000
3.容量装置:<6KVA
4.外形尺寸:2400mm×2400mm×2000mm
四、装置配备
1.交直流电源、电气设备配备
(1)电源部分
三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电。
提供220V(0.5A)励磁电源及0~250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组,并设有直流数显电压表及切换开关。
交流电源输出端设有过流保护及漏电保护功能。
(2)配备一根1KV低压电缆线用于电缆敷设实训,配备一套户外型电缆终端附件和一套室内型电缆终端附件,用于低压电缆制作训练。
(3)配备电缆支架一组,用于电缆敷设训练。
(4)配备一套小型配电箱用于二次接线布线操作,配电箱上设有一台电压表和三只电流表
(5)配备室内布线用线管以及配套弯头和接线端子用于二次接线操作
(6)配备50W直流电机一台
(8)配备180W三相鼠笼式异步电动机一台
(9)配备硬质导线,用于室内布线
(10)配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训.
(11)配备单相电度表、日光灯套件、白炽灯、开关、触摸开关、吸顶灯等照明器件。
2.仪器工具
配有电工常用工具2套(含配有电工常用工具2套(含剥线柑、尖嘴柑、
十字螺丝刀、一字螺丝刀、斜口柑、电工刀、小钢锯及锯片等)电烙铁1把,卷尺1把数字万用表1只.
五、实训项目
(一)电缆线路的施工
1.电缆支架的安装
2.电缆的敷设
3.电缆的户外式终端制作
4.电缆的户内终端制作
(二)配电设备的安装
1.配电箱的安装
2.断路器的安装
3.配电箱的接线
4.电气二次接线
5.线管的敷设及布线
(三)电动机的安装
1.电机的就位安装
2.电机的首末端判别
3.电机机组的安装
4.电机控制回路元器件的安装
5.电机的接线与运行
(四)电动机控制
1.三相异步电动机接触器点动控制线路
2.三相异步电动机接触器自锁控制线路
3.三相异步电动机Y/△自动控制线路
4.接触器联锁的正反转控制线路
5.按钮联锁的三相异步电动机正反转控制线路
6.双重联锁的三相异步电动机正反转控制线路
7.三相异步电动机多地控制
8.工作台自动往返控制线路
9.三相异步电动机串电阻降压启动控制线路
10.三相异步电动机能耗制动控制线路
(四)室内照明
1.两个开关控制一盏灯线路训练
2.声控开关控制白炽电路训练
3.二地控制一盏灯电路训练
4.三地控制一盏灯电路训练
5.日光灯线路接线训练
6.单相电度表直接安装接线
7.室内照明电路安装训练
配置清单:序号 名 称 型号与规格 数 量 1 单相电度表 DD862-2 1 2 单相闸刀开关 HK8 1 3 拉线开关 4A/250V 1 4 平灯头(吸顶) 6A/250V 2 5 园形插座 T3-10 1 6 电流互感器 LQG-0.5 1 7 墙壁开关座 2 8 触摸开关 118-B30 1 9 低压断路器 DZ108-20/10 1 10 螺旋式保险盒 RL1-15/3A 3 11 直插式保险盒 RT14-20/2A 2 12 交流接触器 CJX2-0910 3 13 辅助触头 F4-22 3 14 热继电器 R16B-20/3 1 15 通电延时时间继电器 ST3PA-B/380V(0-60S) 1 16 时间继电器座 PF-083A 1 17 3H铁壳按钮 2 18 行程开关 LX9-222 2 19 行程开关 LX9-001 2 20 倒顺开关 K03-15 1 21 日光灯管 Y210RR25/10W 1 22 镇流器 13W 1 23 日光灯座 2 24 大功率电阻 3 25 二极管 1 26 接线端子排 JF5-2.5/5 5 27 G形导轨 1 28 走线槽 2米 29 螺丝 90 30 螺丝刀 十字一字 各2 31 尖嘴钳 2 32 剥线钳 2 33 斜口钳 2 34 电工刀 2 35 电烙铁 40W 1 36 钢锯 含锯片2片 2 37 卷尺 3M 1 38 钳形电流表 1 40 数字万用表 1 41 三相鼠笼异步电动机 380V/Y/△180W 1 42 直流电机 50W 220V 1 43 1.0单股硬线 黄、绿、红、黑 各1卷 44 AC220V/10KV 量程12KV 6L2 3 45 电枢电源 1 46 电缆支架 1套 47 10KV、400V终端附件 各1套 48 白色线槽 30 2米 49 桥架 50*50 2米 50 11位配电盒 明盒 1 51 三相干式变压器 3KVA(定制) 1 52 机柜 1 53 网架 1套 54 工具柜 1
